导电滑环是一种用来实现两个相对转动机的转接器，它主要应用在电接触滑动连接领域中，内部是由粘结材料和精密轴承等其他辅助件等组成的，感兴趣的话就随默孚龙小编一起来了解下吧!
导电滑环属于电接触滑动连接应用范畴，它又称集电环、或称旋转接头、旋转电气接口、滑环、集流环、汇流环、线圈、换向器、转接器，是实现两个相对转动机构的图像、数据信号及动力传递的精密输电装置。特别适合应用于无限制的连续旋转，同时又需要从固定位置到旋转位置传送功率或数据的场所。其由弹性材料-电刷、滑动触点表面材料-导电环、绝缘材料、粘结材料、组合支架、精密轴承、防尘罩及其他辅助件等组成。电刷采用贵金属合金材料，呈“II”型与导电环环槽对称双接触，借助电刷的弹性压力与导电环环槽滑动接触来传递信号及电流。精密导电滑环属于高科技产品，一直以来被应用于尖端军事领域，是各种精密转台、离心机和惯导设备的关键器件。随着我国经济的不断发展，民用领域也越来越多的涉足使用此类产品，用于工业自动系统控制中。在国外先进发达国家，该类产品已逐渐由军用产品转化为民用产品，近几年已实现了标准化、批量化生产，被广泛应用于安防、工厂自动化、电力、金融、仪表、航空、军事、运输、建筑等机电设备上。
导电滑环技术
1、复合电刷块技术，一般采用碳刷，铜刷，银/石墨/二硫化钼的刷块等形式。
2、采用贵金属合金单丝，如AuNi9等。
3、纤刷技术，纤刷是指一种特殊的滑行电气接触设计。纤刷简单的说就是将单独的金属纤丝(线)进行校准并装进一个金属管里。在这个悬臂设计中，纤刷束的散状的，无束缚的一端依附在环道表面的槽里。
导电滑环作用
在电气设计过程中，机械部分360度无限制连续旋转时，导线需连接到旋转部件上去，电气工程师就会遇到导线缠绕问题，这个时候，他需要一个电旋转连接器，俗称电滑环来传输动力和信号的旋转连接。
滑环结构种类

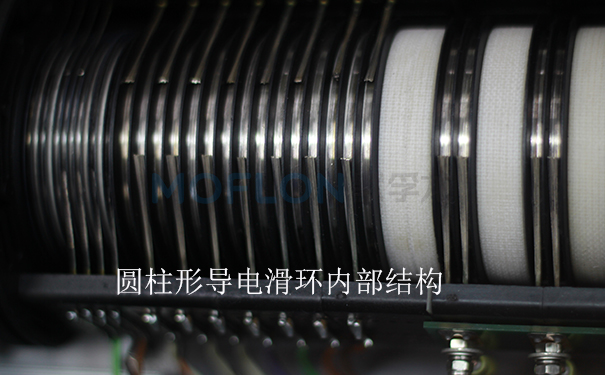

滑环结构分为圆柱式、圆盘式。圆柱式滑环的环道是沿着圆柱的轴心排列的，就象螺栓上的螺纹一样。圆盘式滑环的环道是同心的，就象在唱机唱片上的沟一样。目前大部分都采用圆柱式滑环，除非受到高度限制，才会选用圆盘式滑环。
以上就是关于导电滑环的相关介绍,该产品的复合电刷块技术主要是采用碳刷和铜刷�？椋诓炕勾钤亓艘桓龌械缙哟テ骷�，还想了解更多资讯就多关注默孚龙网站吧!
