松下伺服电机系统使用气电一体滑环案例

    松下伺服电机系统使用气电一体滑环案例

    详见pdf资料，请点击下载  松下伺服电机使用默孚龙滑环方案

    伺服系统说明：

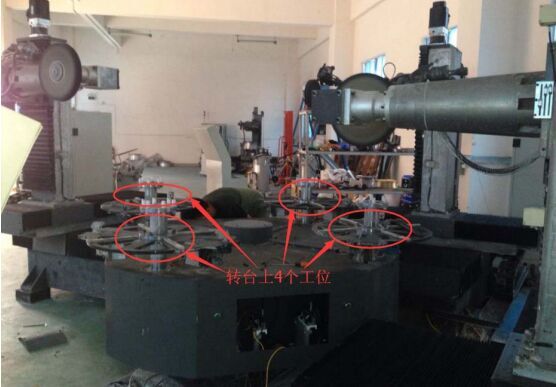

    客户是研发一种宝马汽车轮毂抛光打磨的设备，整台设备如下图所示：

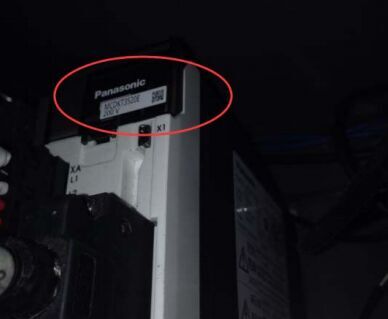

    在转台上，有 4 个固定汽车轮毂的工位，在抛光过程中，每个工位都在都会自转，其中每个工位的转动由松下伺服电机控制，电机的型号如图所示：


    每个工位的驱动器和松下伺服电机本身都会跟随大转盘一起转动。

    伺服电机滑环安装在哪里呢？

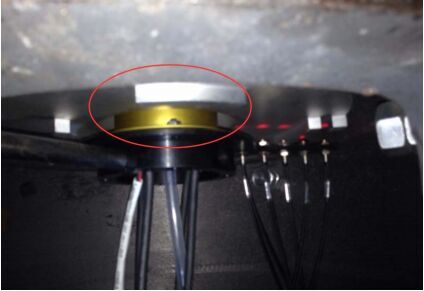

    如图所示，这个客户的案例中，默孚龙伺服电机滑环安装在大转盘的中间下面。

    4 个电机的供电统一用 2 根 220V、20A 的电线，通过滑环后，分别引出到 4 个工位上。而 4 个电机的编码器电缆，采用4组6 芯屏蔽双绞电缆，分别引出到 4 个工位其中最关键的是如何处理强电和弱电中的走线以及变频器的强干扰源以及地线的走线，默孚龙有这 7 年处理伺服系统滑环应用的经验。这个案例中，我公司一次性就完成设计，生产，调试，安装，没有出现任何异常情况，而且在后期的深圳市默孚龙电子有限公司2 年应用中，在试用环境提别差的情况下，没有出现任何问题�？突У姆蠢『推兰鄱挤浅：谩�
