无法兰滑环安装方式

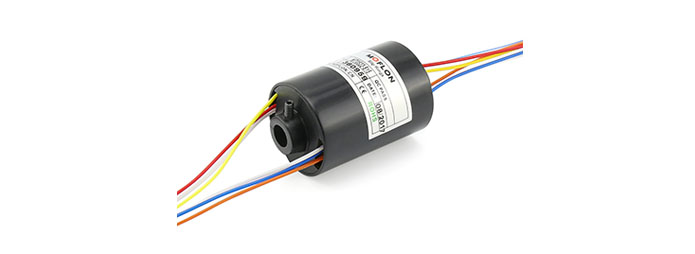

    无法兰滑环是没有法兰的整体式精密滑环。一般微型滑环采用这种结构和安装。

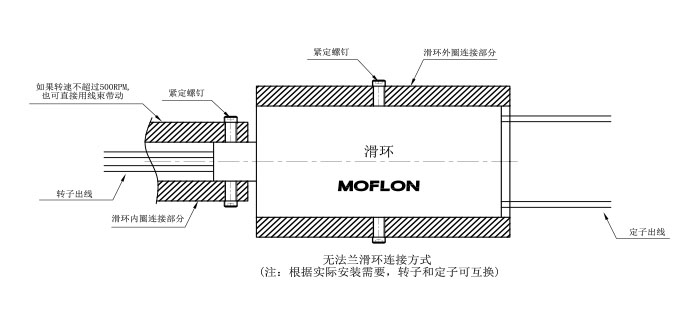

    安装示意图（2D）：

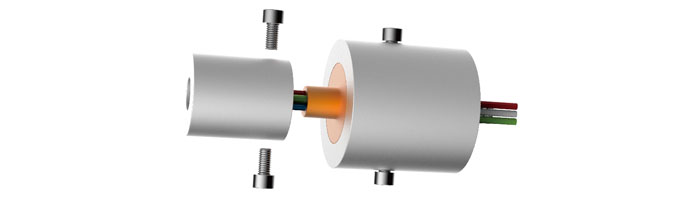

    安装示意图（3D）：
    安装指引：

    1.关于内圈固定
     · 对于微型，紧凑型滑环，滑环的内圈直接可以用线缆带动，无需固定。
     · 对于大型定子法兰滑环，滑环的内圈用紧定螺丝或者扁位进行固定。
    2.关于外圈固定
     ·将滑环整体放入定子套筒中，并固定在定子端，用螺丝锁止。


    注意事项：

    1）滑环环体除了承重本身重量外，不得承重其他的物体，环体导线也不得承受外部拉力。
    2）在滑环安装时，务必要�；ず玫枷�，避免因导线绝缘层损坏而影响到产品品质。
    3）滑环是精密电气元件，应该在一个干燥，少尘的环境下工作，如果环境恶劣，应增加防护措施。
    4）确定固定部分的螺母不松动。 5）定子线远离转动轴，转子线远离固定部分，以免在旋转中刮伤导线。
