GG045系列 定子法兰滑环
GG045系列 定子法兰滑环
  • · GG045系列过电滑环，电环是外径45mm的定子部分带连接法兰的一系列滑环的总称。
  • · 实心滑环，中心无通孔， 适用于定子法兰端面安装
  • · 可以实现更多的路数和更大的电流。
  • · 内部走线和特殊屏蔽�？樯杓品奖悖榷ǹ煽�。
  • · 通常此类产品用于定制各类敏感信号或者编码器信号。

典型应用：

工业机器加工中心、旋转工作台、重型设备塔台、电缆卷盘、包装设备、磁性离合器、工艺控制设备、旋转传感器、紧急照明设备、机器人、展览/显示设备、医疗设备、旋转门等；

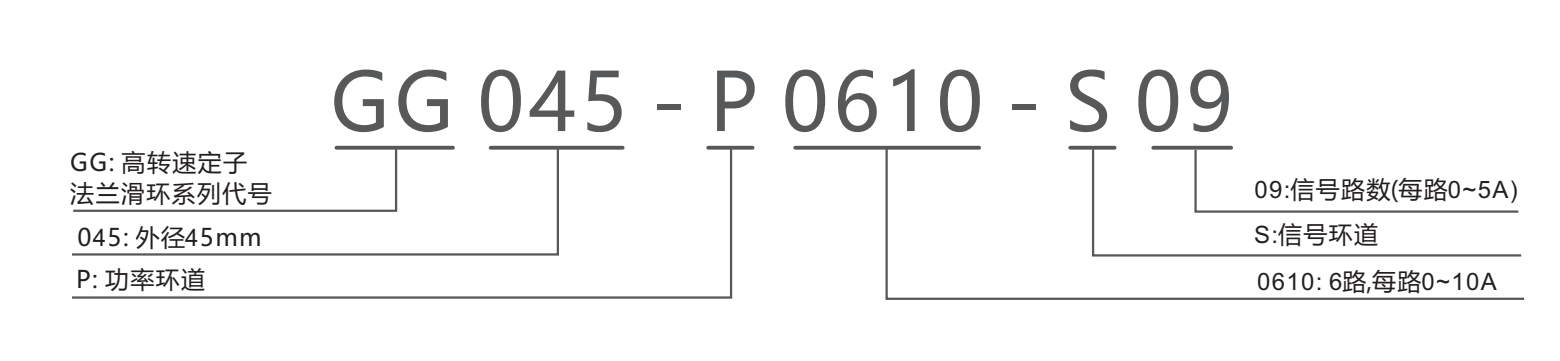

型号订购说明：


产品等级表
产品等级代号最高转速工作寿命接触材料
VC（通用级）250RPM1500万转贵金属
VD（工业级）600RPM8000万转镀金-镀金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命1亿转功率信号
额定转速1-1800RPM额定电压0~380VAC/VDC0~240VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG17#镀锡铁氟龙AWG22#镀锡铁氟龙
接触材料贵金属导线长度标准长度300mm（可据要求调整）
壳体材料铝合金+工程塑料绝缘强度500VAC@50Hz，60s
转动扭矩0.1N.m；+0.03N.m/6路动态电阻变化值<0.03Ω
防护等级IP51



GG045系列滑环选型表
型号20A10A信号或5A长度L型号20A10A信号或5A长度L
GG045-S0900940GG045-P16201600101.2
GG045-P061006040GG045-S450045121.6
GG045-P042040040GG045-P0610-S360636121.6
GG045-S18001860.4GG045-P1210-S2701227121.6
GG045-P0610-S0906960.4GG045-P1810-S1801818121.6
GG045-P1210012060.4GG045-P2410-S090249121.6
GG045-P082080060.4GG045-P30100300121.6
GG045-S27002780.8GG045-P20202000121.6
GG045-P0610-S18061880.8GG045-S540054142
GG045-P1210-S09012980.8GG045-P0610-S450645142
GG045-P1810018080.8GG045-P1210-S3601236142
GG045-P1220120080.8GG045-P1810-S2701827142
GG045-S360036101.2GG045-P2410-S1802418142
GG045-P0610-S270627101.2GG045-P3010-S090309142
GG045-P1210-S1801218101.2GG045-P36100360142
GG045-P1810-S090189101.2GG045-P24202400142
GG045-P24100240101.2

注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。
10A和信号(5A) 可以任意组合，详细请咨询客服�？稍诒曜疾飞辖蟹潜甓ㄖ�，请咨询客服。

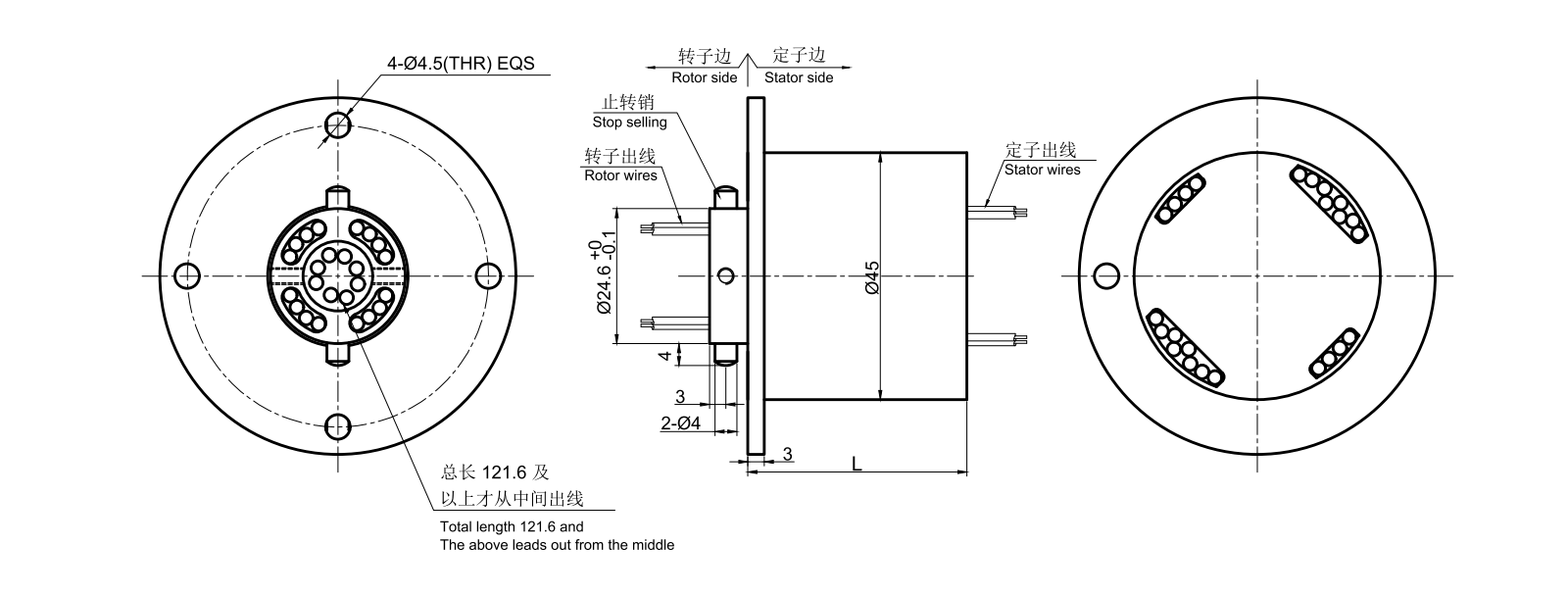

标准图纸
同系列更多产品参考：
