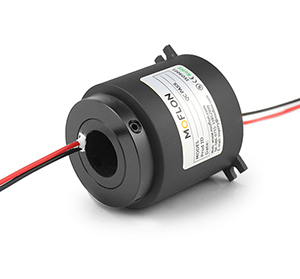

GT1235系列 标准整体式精密导电滑环

GT1235系列 标准整体式精密导电滑环

  • · 紧凑型外径35mm， 通孔直径为12.7mm（1/2"，适用于<=12.7mm）的标准系列整体式精密导电滑环。
  • · 采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠。
  • · 标准化产品，有库存
  • · 镀金环+合金刷（镀金）
  • · 支持信号，功率混合传输
  • · 可基于标准型号定制电路数和电流电压
  • *注意：如需<12.7mm的内孔，可通过加内衬轴套解决。

典型应用：

GT1235系列是一款孔径12.7mm小电流整体式精密导电滑环，主要应用于360度连续旋转且需要保证电源，信号不能中断的场合：多用于绕线机、激光扫描仪、管内摄影机、展览/显示设备、售餐机滑环、ccd视觉检测设备、 智能视觉系统、自动化组装机、旋转LED灯、贴标机、实验设备、生物检测仪器等任意需要360°旋转导电或传输各种控制信号的装置。

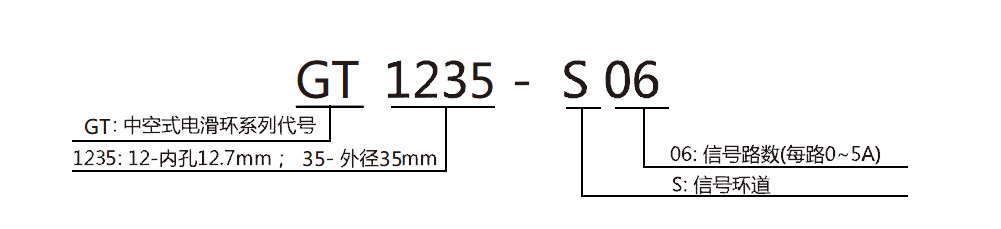

型号订购说明：


技术参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命1亿转功率信号
额定转速1~1800RPM额定电压0~240VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥500MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG22镀锡铁氟龙AWG22#镀锡铁氟龙
接触材料贵金属导线长度标准长度300mm（可据要求调整）
壳体材料工程塑料绝缘强度500VAC@50Hz，60s
转动扭矩0.1N.m；+0.03N.m/6路动态电阻变化值<0.03Ω
防护等级IP51



GT1235系列-过孔式滑环选型表
型号信号或5A长度 L（mm)
GT1235-S02230.4
GT1235-S03330.4
GT1235-S04430.4
GT1235-S06630.4
GT1235-S08844.2
GT1235-S101044.2
GT1235-S121244.2
GT1235-S141458
GT1235-S161658
GT1235-S181858
GT1235-S202071.8
GT1235-S222271.8
GT1235-S242471.8

注：如需每环5A以上大电流，请联系客服帮助快速选型, 支持定制

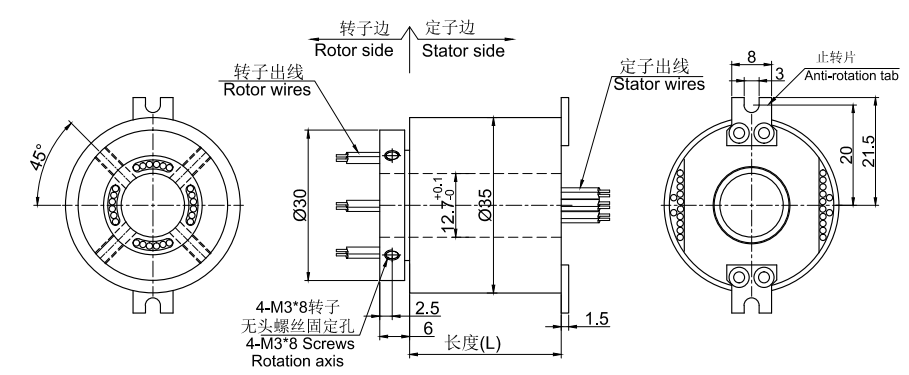

标准图纸
