MK123系列 (12通道 气/气电一体 旋转接头/滑环)
MK123系列 (12通道 气/气电一体 旋转接头/滑环)
  • · MK123系列是12进12出气动旋转接头，过压缩空气，真空, 带G3/8"牙
  • · 且可选同时通过功率动力线，信号线，工业总线，控制线，
    电磁阀，感应线等
  • · 标准为法兰安装形式
  • · 能通过的介质有: 压缩空气，真空等气体

典型应用：

此款气动旋转接头是一款扭力小，性价比超高的旋转接头（也叫气滑环或者气电）， 速度最大可达600RPM, 可单独传输压缩空气，真空负压的同时，也同时能够传输电源信号，主要应用于360度连续旋转且需要保证气压，真空，电源，信号不能中断的场合：如各种自动化非标设备，锂电池设备，手机测试设备，手机高端装备设备，各种激光设备，涂布机 、涂覆隔膜设备 、软包电池用包装膜设备，邦定设备 、贴合设备，电子半导体工业自动化设备；光电平板显示（LCD/LCM/TP/OLED/PDP）工业自动化设备、检测设备、其他自动化非标专业设备等等。

技术规格参数
旋转接头部分技术指标机械技术指标
参数数值参数数值
通道数12进12出, G3/8"工作寿命1000万转以上
最大压力1MPa (可定制高压)，真空 0.01torr额定转速500RPM
扭矩与接口尺寸相关，详见选型表工作温度-30℃~80℃
电气技术指标工作湿度0~85% RH
参数数值接触材料贵金属
功率信号壳体材料铝合金
额定电压0~440VAC/VDC0~440VAC/VDC防护等级IP51
绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
导线规格AWG16#镀锡铁氟龙AWG22#镀锡铁氟龙
导线长度标准长度300mm（可据要求调整）
绝缘强度500VAC@50Hz，60s
动态电阻变化值<0.01Ω

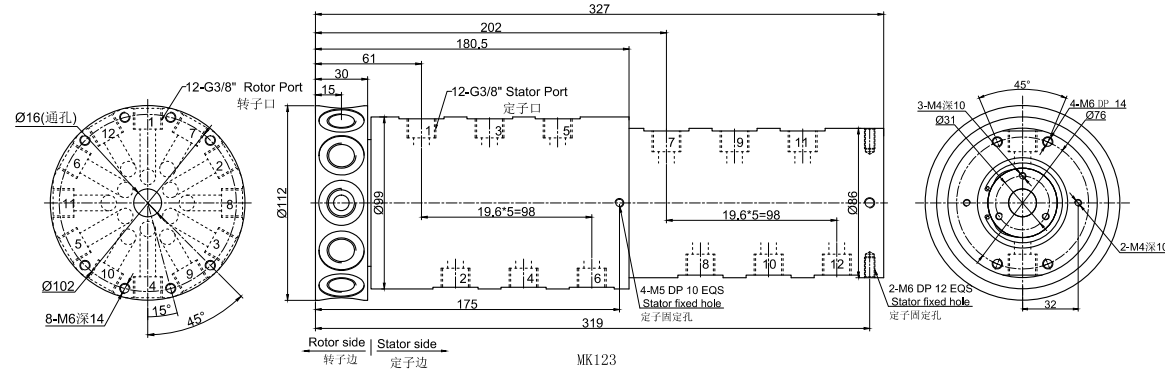

MK123(纯气动旋转接头) 尺寸图 12进12出G3/8"牙


选型表
型号气体通道接口尺寸可适应气管
MK12312G3/8"10~12mm

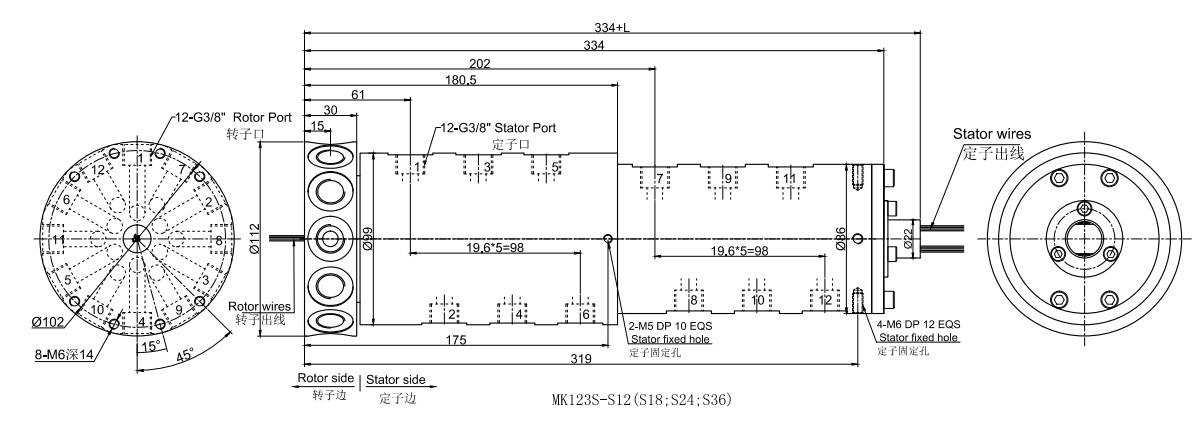

MK123S-S12(S18,S24,S36) 尺寸图 12进12出G3/8"牙+12~36路信号(2A)


选型表
型号气体通道接口尺寸可适应气管信号或者2AL(mm)
MK123-S1212G3/8"10~12mm1222.5
MK123-S1812G3/8"10~12mm1829.5
MK123-S2412G3/8"10~12mm2440.1
MK123-S3612G3/8"10~12mm3653.8

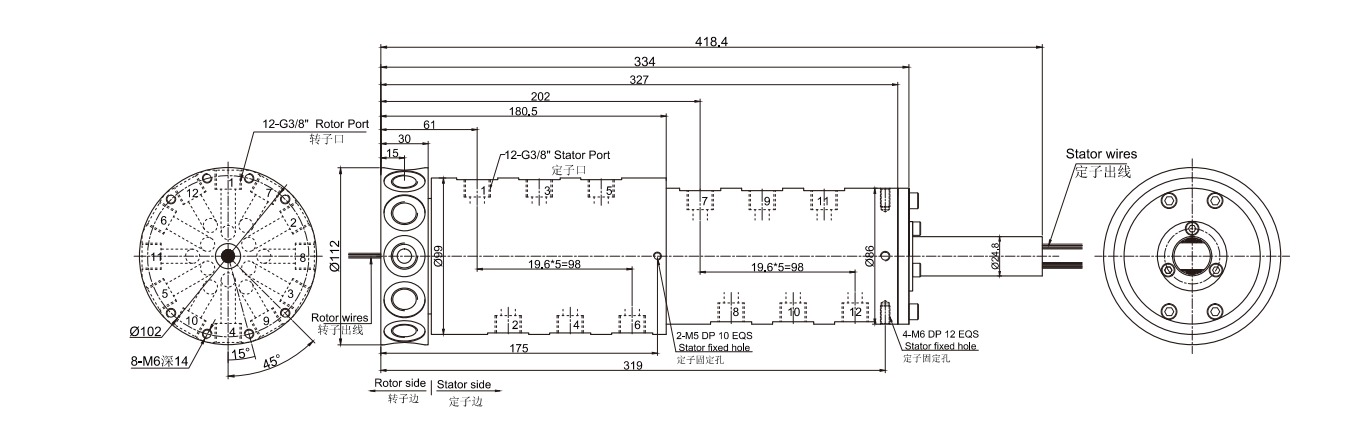

MK123S-S56 尺寸图 12进12出G3/8"牙


选型表
型号气体通道接口尺寸可适应气管信号或者2A长度
MK123-S5612G3/8"10~12mm56418.4

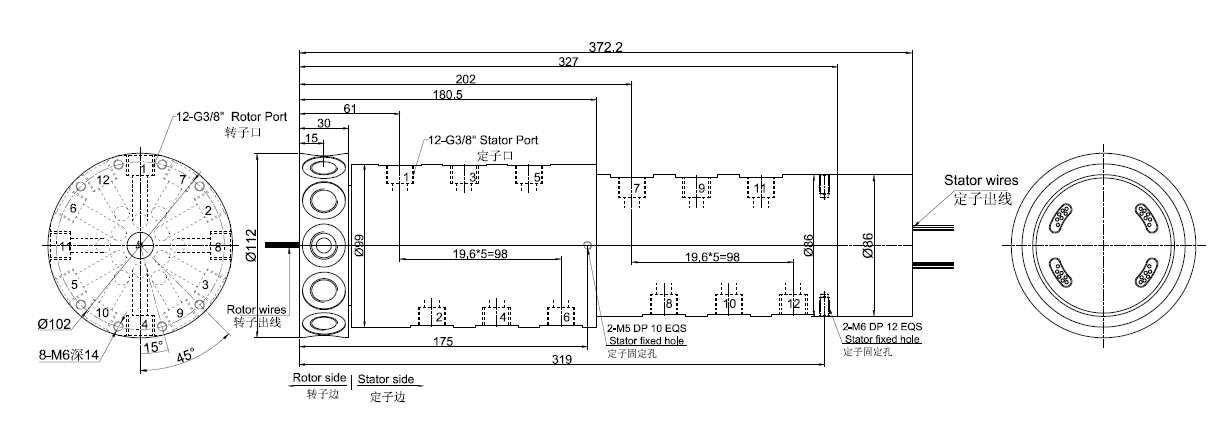

MK123-PXX-SXX 尺寸图， 12进12出G1/8牙 + 信号（5A）/10A


选型表
型号气体通道接口尺寸可适应气管10A信号(5A)L(mm)
MK123-P061012G3/8"10~12mm6045.2
MK123-S0612G3/8"10~12mm0645.2
MK123-P121012G3/8"10~12mm12065.6
MK123-P0610-S0612G3/8"10~12mm6665.6
MK123-S1212G3/8"10~12mm01265.6
MK123-P181012G3/8"10~12mm18086
MK123-P0610-S1212G3/8"10~12mm61286
MK123-P1210-S0612G3/8"10~12mm12686
MK123-S1812G3/8"10~12mm01886
MK123-S2412G3/8"10~12mm024106.4
MK123-P0610-S1812G3/8"10~12mm618106.4
MK123-S3012G3/8"10~12mm030126.8
MK123-S3612G3/8"10~12mm036150.2

备注:10A和信号(5A)可以任意组合，12进12出气动旋转接头，过压缩空气，真空详情请咨询客服。
