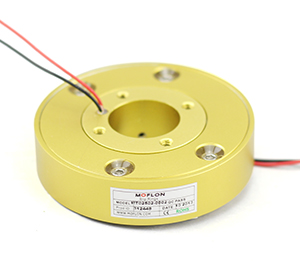

MP350系列 扁平盘式滑环
MP350系列 扁平盘式滑环
  • ·MP350系列内径50mm盘式滑环，旋转门滑环，全铝合金结构，接触材料采用贵金属+超硬镀金处理，运转稳定，电阻波动小。主要应用在高度空间有限，横向空间基本不受限制的特殊空间要求。

典型应用：

扁平盘式滑环，主要应用对安装高度有严格限制的场合，要求360度连续旋转且需要保证电源，数字信号，模拟信号不能中断：如旋转门，医用CT,安检设备，以及其他工业自动化设备，智能制造设备， 焊接机器人等；

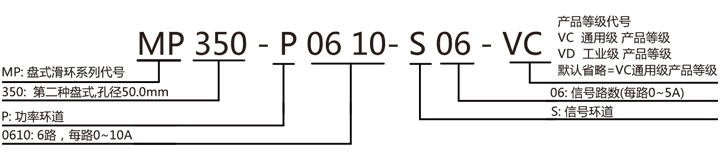

型号订购说明：

产品等级表
产品等级代号最高转速工作寿命接触材料
VC（通用级）60RPM300万转贵金属
VD（工业级）200RPM1000万转镀金-镀金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~440VAC/VDC0~240VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG18#硅胶线AWG24#硅胶线
接触材料参考产品选型等级导线长度标准长度300mm（可据要求调整）
壳体材料铝合金绝缘强度500VAC@50Hz，60s
转动扭矩0.1N.m；+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51


MP350扁平盘式滑环选型表
型号信号或5A10A20A长度L(mm)
MP350-S0220017.1
MP350-P021002017.1
MP350-P0210-S0222023.9
MP350-P041004023.9
MP350-S0660030.7
MP350-P061006030.7
MP350-P062000630.7
MP350-P0210-S0442030.7
MP350-S12120051.1
MP350-P1210012051.1
MP350-P1220001251.1
MP350-P0610-S0666051.1
MP350-P0620-S0660651.1
MP350-S18180071.5
MP350-P1810018071.5
MP350-P0610-S12126071.5
MP350-P1210-S06612071.5
MP350-P0810-S10108071.5
MP350-S24240091.9
MP350-P2410024091.9
MP350-P0610-S18618091.9
MP350-P1210-S121212091.9

注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。
内径50mm盘式滑环，旋转门滑环内孔，路数以及电流大小可定制，请联系客服。

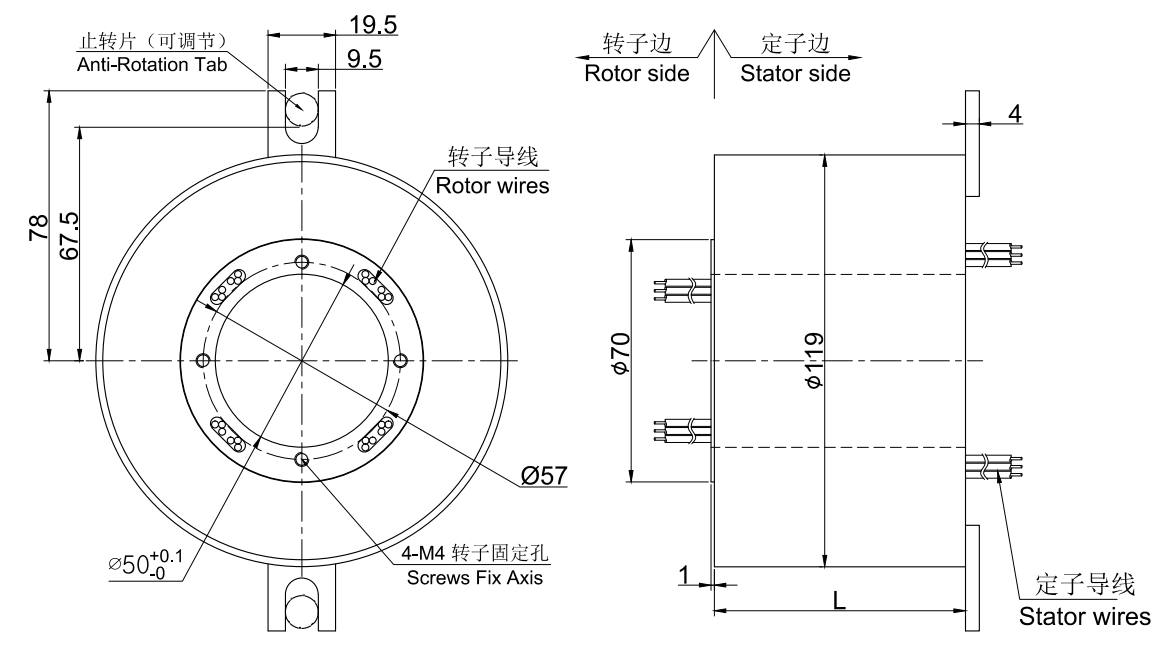

标准图纸
