如何选择光纤滑环

发布日期：2020-12-05

　　光纤滑环可以从用途，参数，原理等方面进行不同的分类，下面从不同方式对分类，并分别加以说明。光纤滑环有效地解决了相对旋转部件间的光信号传输问题，即，在一端旋转而另一端静止的状态下，保证光信号的无中断传输。根据通路数，四芯光纤旋转连接器分为单通道、双通道、多信道，并根据使用的光纤分为单模和多模。

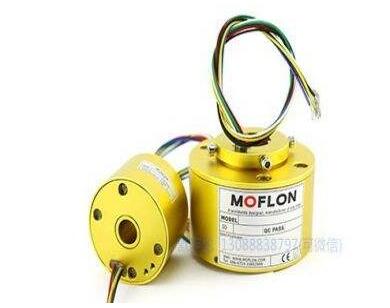

光纤滑环

　　光纤旋转连接器与传统的电滑环相比，具有以下优点：

　　A, 无磨损，无接触传输，寿命长，达到1000万转。可以在没有摩擦、容易燃烧的环境中使用。

　　B，传输带宽远远大于电滑环，如果与波分复用器结合使用，可以提高两倍的带宽。

　　C、用光进行信号传输，无电磁泄漏，密封性好，抗电磁干扰，无串扰和辐射。

　　光纤滑环分分类：

　　1.按照通道数量分类

　　这个是最直观的分类方法，可分为单通道光纤滑环，双通道光纤滑环和多通道光纤滑环。这种分类是有技术依据的，事实上单通道光纤滑环和多通道光纤滑环原理和实现方法是完全不同的。具体通道数跟用户的使用以及光缆的芯数有关，

　　2.按照所用光纤类别分类

　　按照光纤分类可分为单模光纤滑环、多模光纤滑环和特殊光纤滑环。单模光纤滑环是指使用光纤尺寸为9/125(纤芯直径为9微米，包层直径为125微米)，多模光纤滑环使用的光纤有两种：50/125(万兆光纤OM3)和62.5/125(千兆光纤OM2)，其中50和62.5同样是指纤芯直径。需要值得注意的多模不等同于多路，这里的多模是指在光纤中传输的光有多种传输模式，由于光纤色散的缘故，多�；嵯拗拼渌俾剩栽谕却渌俣认�，多模光纤的传输距离远不如单模光纤。单模光纤与多模光纤可以从光缆外护套的颜色上直观区分，通常单模用黄色外皮，多模光纤用橘色外皮。除此以外还会有一些特殊应用场景下要求使用特殊光纤，例如105/125、200/220、20/400等线芯和包层尺寸。这些特殊光纤滑环制作难度更大，周期和成本也更高。

　　3.从转速上划分

　　从转速上可以分为常规转速光纤滑环和高速光纤滑环。两者可以以2000rpm为分界线，低速光纤滑环通常应用于雷达天线，光纤卷筒，光电吊舱等领域;高速光纤滑环则主要应用于医疗OCT，发动机，旋翼传感系统和高速转台等领域。高速光纤滑环允许的转速可达每分钟万转以上。

　　目前，光纤滑环已广泛应用于多个领域，最具代表性的行业是雷达天线,航天器、飞机、卫星、潜水艇、无人机卷盘、高速转台、风力发电等行业。
