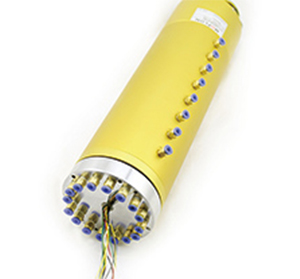

MAPH1200系列 (12进12出 气/液+电一体滑环)
MAPH1200系列 (12进12出 气/液+电一体滑环)
  • · MAPH1200 气/液+电 旋转接头，可通M5、G1/8、G1/4、G3/8、G1/2大小管径
  • · 且可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等
  • · 标准为法兰安装形式，12进12出旋转接头，12路气液滑环，气液电组合滑环可定制空心轴安装
  • · 能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等

典型应用：

工业设备、工业展台、电气测试设备、医疗设备、机器人、测试仪器、转台、自动化设备等；

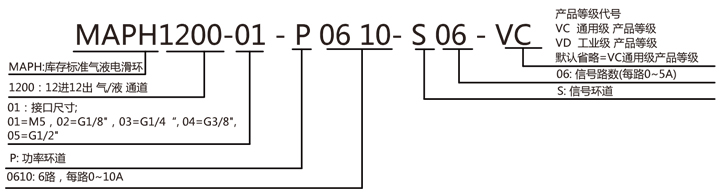

型号订购说明：

产品等级选型表
产品等级代号最高转速工作寿命密封件
VC（通用级）100RPM1000万转国内知名品牌密封件
VD（工业级）300RPM3000万转进口密封件

技术规格参数
旋转接头部分技术指标机械技术指标
参数数值参数数值
通道数12进12出工作寿命参考产品选型等级
最大压力10MPa (可定制高压)，真空 0.01torr额定转速参考产品选型等级
扭矩与接口尺寸相关，详细咨询客服工作温度-30℃~80℃
电气技术指标工作湿度0~85% RH
参数数值接触材料贵金属
功率信号壳体材料铝合金
额定电压0~440VAC/VDC0~440VAC/VDC防护等级IP51
绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
导线规格AWG17#镀锡铁氟龙AWG22#镀锡铁氟龙
导线长度标准长度300mm（可据要求调整）
绝缘强度500VAC@50Hz，60s
动态电阻变化值<0.01Ω



MAPH1200-01 气液电一体滑环选型表
(接头大小=M5， 气管规格3~6mm)
型号气(液)通道10A信号/5A长度 L(mm)型号气(液)通道10A信号/5A长度 L(mm)
MAPH1200-01-S0612进12出0638MAPH1200-01-P0810-S1012进12出81071.6
MAPH1200-01-P0210-S0412进12出2438MAPH1200-01-P1010-S0812进12出10871.6
MAPH1200-01-P0410-S0212进12出4238MAPH1200-01-P1210-S0612进12出12671.6
MAPH1200-01-P061012进12出6038MAPH1200-01-P1410-S0412进12出14471.6
MAPH1200-01-S1212进12出12054.8MAPH1200-01-P1610-S0212进12出16271.6
MAPH1200-01-P0210-S1012进12出21054.8MAPH1200-01-S2412进12出02488.4
MAPH1200-01-P0310-S0912进12出3954.8MAPH1200-01-P0410-S2012进12出42088.4
MAPH1200-01-P0610-S0612进12出6654.8MAPH1200-01-P0610-S1812进12出61888.4
MAPH1200-01-P0810-S0412进12出8454.8MAPH1200-01-P1210-S1212进12出121288.4
MAPH1200-01-P1010-S0212进12出10254.8MAPH1200-01-S3012进12出030105.2
MAPH1200-01-P121012进12出12054.8MAPH1200-01-P0610-S2412进12出624105.2
MAPH1200-01-S1812进12出01871.6MAPH1200-01-S3612进12出036125
MAPH1200-01-P0210-S1612进12出21671.6MAPH1200-01-S4212进12出042141.8
MAPH1200-01-P0410-S1412进12出41471.6MAPH1200-01-S4812进12出048158.6
MAPH1200-01-P0610-S1212进12出61271.6

注：10A和信号(5A) 可以任意组合，最大可到96路，详细请咨询客服。12进12出旋转接头，12路气液滑环，气液电组合滑环可在标准产品上进行非标定制，请咨询客服。

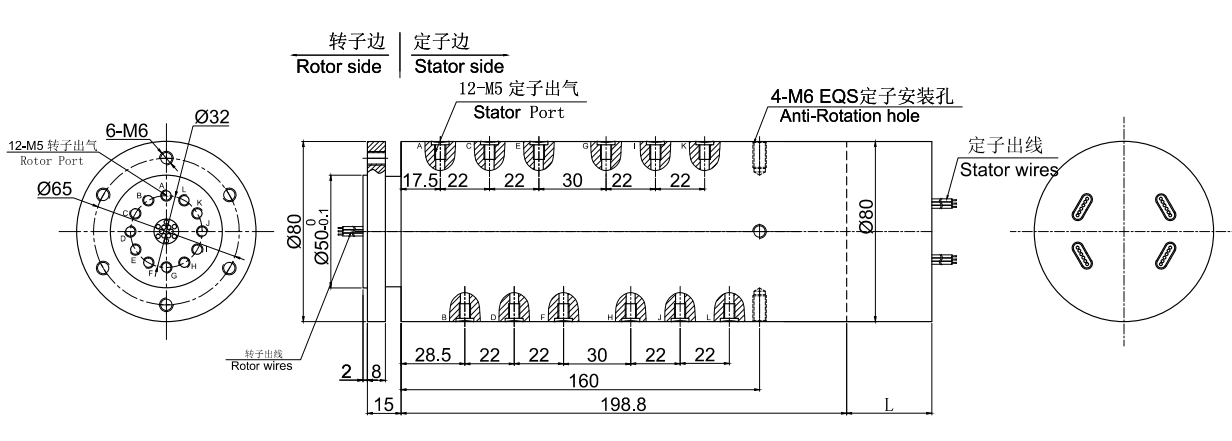

MAPH1200-01 尺寸图


同系列更多产品参考：
获取产品3D图纸
