工业快速发展到现代，导电滑环已被越来越多的机械设备用到是因为其本身特殊的作用和性能，它是确保两端相对旋转的机械设备之间传输电流和信号的关键电气装置，有人会问到，为什么两端机械设备不能直接连接来传输电流或信号呢?那么，下面一起了解下导电滑环内部结构的解析吧!
中间用导线连接，或者两个设备端的端子直接连接也可以传输电流或信号，但是如果两端设备有一端需要360度旋转的结果是怎样呢?他们两者之间用导线或端子直接连接还能起来相应的作用吗?一端旋转一端静止，用端子连接固定适合吗?根本不可能实现，这样的连接随着一端设备的旋转，轻则会缠绕导线，重则会拉扯或损坏设备。而滑环恰好就是为了解决这一问题研发出来的，其工作原理就是实现两端相对旋转的机械设备之间在360度无限制旋转下能稳定地传输电流和信号，确保固定导线的电流与需要旋转或转动的导线保护紧密接触并起到稳定精准地传输的作用，滑环的应用领域已遍及整个工业行业，不管是包装机、机器人、卷线筒、发电机、CT扫描机、手术灯无影手、监控器、起重机、挖掘机、激光雷达、航空航天、石油设备、煤矿等等这些设备都要用到滑环，由于时间空间有限，不能一一在此列举，但是我们可以想象一下，如果这些机械设备没有滑环，是怎能起到旋转并传输的作用呢?大部分机械系统也就失去了它原本的功能。以下为了使用户更了解滑环，我们用一款实物图来展示一下滑环的具体内部结构。

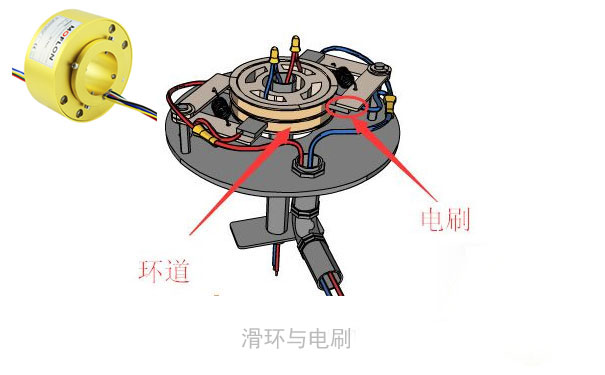

可以大致地看到滑环的内部构造，也可以了解滑环的组成部分，它是由很多零部件组成，表面上看滑环可能非常简单，有些小型的滑环就只有挙头那么大，甚至微型的滑环只有硬币那么大，但是每款滑环都是相应的零部件比如滑环主体、轴承、导电环、刷架、接触刷束、导线、外壳、连接头等组成，不同的滑环型号使用不同尺寸、材质的零部件，设计时严格按照用户的使用参数，其中导电环和电刷架两部分是整个滑环的两个关键的零部件，直接影响滑环的使用性能和寿命。通常导电滑环的主轴是由铝合金或不锈钢再利用数控车床或CNC电脑锣机加而成，有些用户对材质和滑环寿命没有特别要求也可以使用工程塑胶做为主轴的材料，轴两端各装上一个端面，每个端面里装配上轴承，主轴的中间部分按客户标准通过叠加的方式安装导电环，环与环之间用绝缘体隔开，电刷架上的刷束根据环与环之间的距离也隔离开，每束刷针对应一环并留取一定的压力再固定，使得刷针与环面紧密接触并起到传输的作用，这个传输过程就是整个滑环的精髓，环面和刷针的材质再加上压力的大小与导电滑环的使用寿命也息息相关。
.jpg)
以上所述就是默孚龙科技导电滑环大概的内部结构的解析，可以看出滑环之间各个通路相互独立，互不干扰，传输更精准�；钒沧暗叫璞干虾�，也可以通过滑环的两端引出导线，在通电和旋转的状态下，即可以稳定地传输各种安培的电流及各种各样的信号，从而构成了稳定可靠的整体旋转系统。
