MSDI224系列 单通道高清HD-SDI滑环
MSDI224系列 单通道高清HD-SDI滑环
  • · MSDI224系列高清视频1080P滑环，高清监控滑环,支持1路HD-SDI高清信号(同轴电缆) + 12~30路信号（2A）同时传输，专门为高清视频信号1080P而设计研发的一款高端导电滑环. 最高速率可达3GHZ, 能混合1~30路信号和微小电流。
  • · 产品采用美国军工表面处理工艺，超硬金镀层处理，保证极低电阻波动和超长工作寿命。
  • · 主要用于传输中小型系统微弱控制信号，微弱电流。如视频，控制，传感，电源，以太网。
  • · 典型应用：高清安防监控，摄影摄像，高清摄像。

典型应用：

高清滑环是用于高清视频信号（包括1080P，4K或者8K）传输和通信的一款产品，主要应用于360度连续旋转且需要保证电源，高清，超高清视频信号不能中断的场合：如各种高端摄像车，电影拍摄设备，无人汽车，军用无人机吊舱，工业无人机吊舱，高清摄像头云台，球机等；

技术规格参数
高清旋转接头技术参数
参数数值参数数值
输入输出RG-179/U最大转速50RPM
寿命2亿转接头类型BNC/F
阻抗75 ohms额定电流直流1A(最大)
电气技术指标
参数数值
功率信号
额定电压0~440VAC/VDC0~440VAC/VDC
绝缘电阻≥200MΩ/300VDC≥200MΩ/300VDC
导线规格AWG28#镀锡铁氟龙AWG28#镀锡铁氟龙
导线长度标准长度300mm（可据要求调整）
绝缘强度500VAC@50Hz，60s
动态电阻变化值<0.01Ω
机械技术指标
参数数值
工作寿命1000万转
额定转速250RPM
工作温度-30℃~80℃
工作湿度0~85% RH
接触材料金-金
壳体材料铝合金
转动扭矩0.05N.m；+0.01N.m/6路
防护等级IP51



MSDI224 高清滑环选型表
型号HD-SDI高清通信速率信号（2A）外径*长度
MSDI2241通道 RG-179(75Ω)DC-3GHz24Φ32.8mm*46.71mm

注：N个2A 电流环并起来可作为1路N*2A电流环使用；比如: 2环2A 并起来做作为 1路4A 使用。

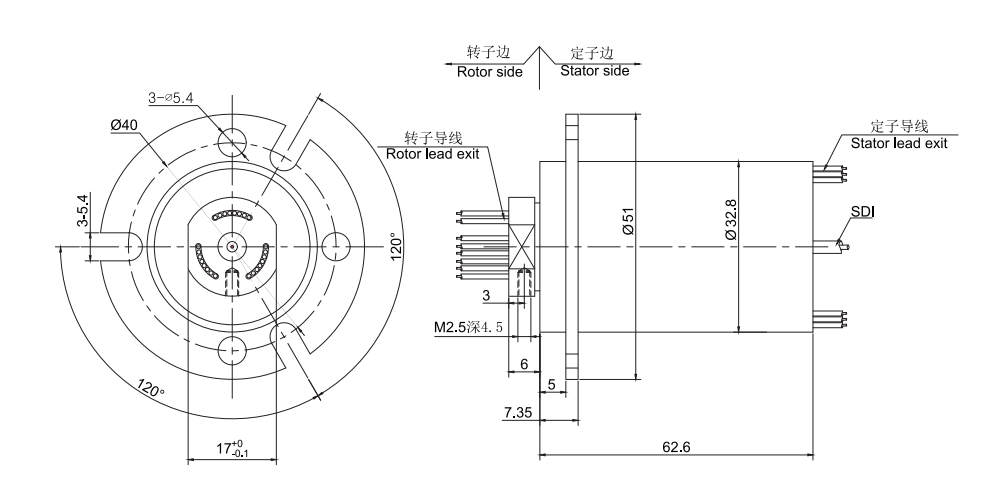

标准图纸
