什么是PCB滑环?PCB滑环属于盘式滑环中的一种，像盘子一样超薄的。那么这种滑环的特点是什么?尺寸规格有什么要求呢?另外默孚龙的专家们还要来给大家讲讲PCB滑环的安装方式。

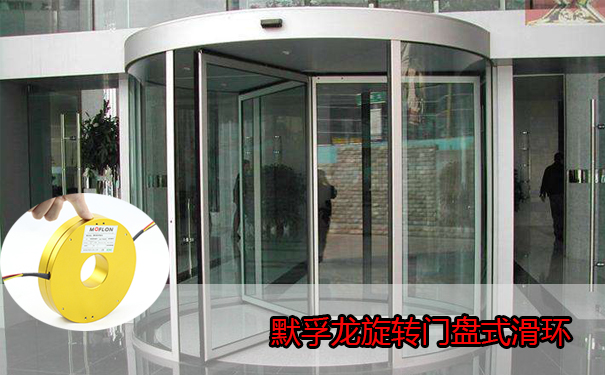

盘式滑环又叫做盘式导电滑环、盘式集电环、饼式滑环，顾名思义因其扁圆像个盘子而得名。
介绍
盘式滑环，包括定子、转子和弹片，所述弹片的一端连接在所述定子上，该弹片另一端与所述转子相接触，所述定子和所述转子上分别设有安装孔，以将盘式滑环安装在使用设备上，所述转子上焊有导线。
盘式集电环专门为在垂直方向有高度限制的旋转系统设计;采用先进的纤维刷技术，保证集电环低摩擦，低接触电阻，无摩擦碎片，导电环最小厚度仅为6mm，外径82mm，可提供实心及不同尺寸过孔选择。
盘式滑环系列分为一体式盘式滑环及分离式盘式滑环两种。一体式盘式滑环可提供实心及不同尺寸孔选择;分离式盘式滑环提供分离的转子及定子并结合PCB板设计，能满足更严格的高度限制需求。
PCB滑环安装方式
安装指引：
由于PCB滑环是转子和定子分离的滑环，独立安装，因此在安装的时候特别要注意安装的相对位置，保证触点和环道有足够压力和同心度。
同心度通过pcb板4周的定位螺丝来保证，压力通过pcb之间的间距来保证。
触点的压力由2块pcb板的间距来确定，上板面到下板面的距离为5.8mm左右即可。
注意事项：
1)转子部分和定子部分独立安装，但是一定要保证同心度和转子和定子的位置，保证足够的触点压力。
2)在滑环安装时，务必要�；ず玫枷�，避免因导线绝缘层损坏而影响到产品品质。
3)滑环是精密电气元件，应该在一个干燥，少尘的环境下工作，如果环境恶劣，应增加防护措施。
4)确定固定部分的螺母不松动。 5)定子线远离转动轴，转子线远离固定部分，以免在旋转中刮伤导线。
默孚龙MPCB系列PCB滑环
PCB盘式滑环是应用于高度空间有限，扩展横向空间满足特殊空间系列要求的滑环,典型特征是高度小, 外径大.
触点采用贵金属.
厚度最薄可达5.8mm
弹片触点采用贵金属，具有高稳定性，高可靠性。
以上关于PCB滑环的安装方式，各位是否已经掌握了呢?想要了解更多的相关资讯登录默孚龙官网，我们的客服随时在线为您解答疑惑。同时提供独家定制，保证安全放心。
