日常中导电滑环的应用是比较广的，供应导电滑环的厂家也比较多。那大家知道导电滑环的应用有哪些吗?导电滑环的特点有哪些呢?还有，导电滑环的内部结构是怎样的?下面就由默孚龙小编给大家介绍一下相关的内容。
导电滑环的特点有哪些

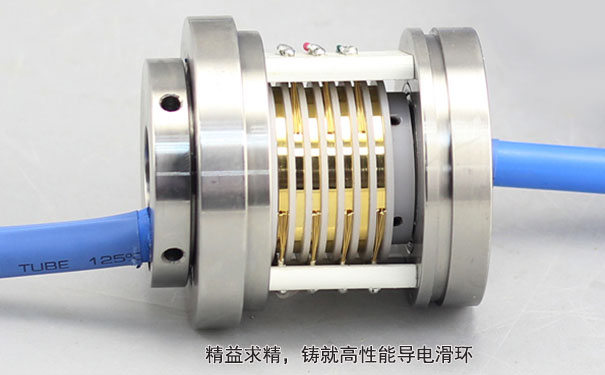

导线及中轴出线均为镀银铁氟龙耐高温导线，导电滑环为铜环。导电性好，耐高温性好，可以通过很多精密的信号，并且在长时间的受力旋转过程中不破坏绝缘层的牢度�；箍梢栽诖サ悴捎酶咔慷群辖鸲撇�，使之具有很好的导电性并且有超长的使用寿命。外壳的外壁上设有安装法兰，安装法兰上设有三个以上的安装孔。通过法兰可以将导电滑环固定在外部设备上，安装方便且牢固。本实用新型的有益效果是体积小巧，旋转力矩小，结构紧凑，连接牢固，密封性能好，有很好的耐高温性能，导电精密度高，使用寿命长。

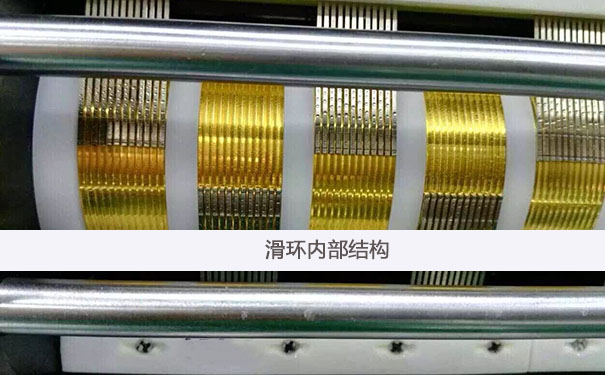

导电滑环的内部结构
定子与转子的设计结构都是单通路的精密叠加，叠加的路数根据使用要求而设定。组装时，将定子的通路与转子的通路一一对应，形成转子与定子间的通路。各个通路间电气性能互相独立，不能存在干涉。而定子与转子之间通路的形成，则必须存在两者间的接触。它们的触点是整个滑环的功能部位，是整个滑环各种性能体现的载体。因此对接触料件的材质的选择、设计的合理、部件间的精密制作配合等，构成了稳定可靠的旋转连通系统。将滑环装载于旋转设备上，通过滑环的两端引线，在旋转的状态下，即可传输所需的各类信号。
导电滑环的应用
导电丝呈U型，导电丝和滑环线板间、导线和滑环线板间通过环氧树脂胶固定。导电丝装好后，用环氧树脂胶一次固定住。导线和导电丝焊接好后，再将焊接点及引线凹槽用环氧树脂胶固定住，胶的厚度不高于滑环线板的外侧面，使滑环线板的外侧面形成一个封闭的整体，既提高连接牢度又提高密封性能。中轴主体的上、下两头和滑环线板之间分别设有大轴承和小轴承，大轴承和小轴承均为滚珠轴承。使得导电滑环整体的旋转力矩更小，旋转更平滑，密封型的轴承也具有防止滑环旋转磨损而产生的一些粉沫的进入，避免由此影响轴承的旋转力矩。中轴主体的中心设有和导电滑环一一对应相连的中轴出线，中轴出线从中轴主体的顶端引出。
以上这些是默孚龙小编给大家介绍的供应导电滑环之导电滑环的应用以及导电滑环的内部结构的相关内容，更多相关的信息，可以继续留意我们的网站。
文章标签： 导电滑环
