现在很多滑环厂家也有生产电缆盘，那大家知道滑环电缆盘的分类有哪些吗?电缆卷筒的工作原理是怎样的呢?还有，在移动式电缆卷盘的装卸中，应该注意什么?下面就由默孚龙小编给大家介绍一下相关的内容。

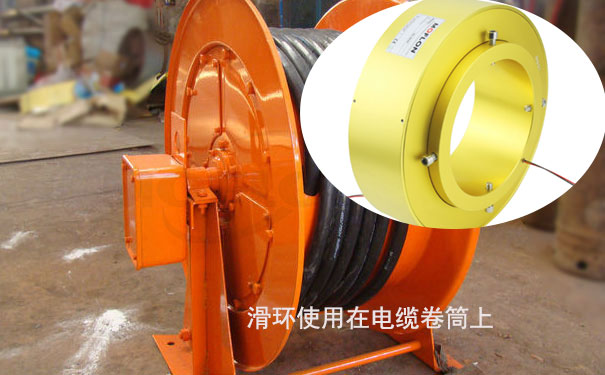

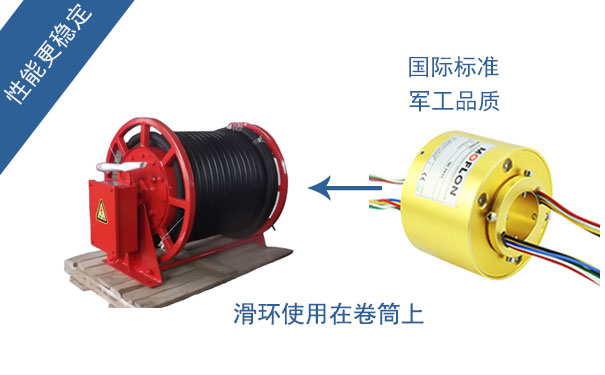

滑环电缆盘的分类
电缆卷盘根据驱动形式分为非电动式和电动式两大类;按电缆排列方式分为轴向单排和轴向多排两种;按集电滑环位置分为滑环内装式和滑环外装式两种形式;按卷绕材料分为凯汇电缆卷筒和软管卷筒。其中非电动式包括：弹力(TA)式、重锤(ZC)式、磁耦合式(JQC);电动式包括：磁耦合式(JQD)、力矩电机式(KDO)、磁滞式(CZ)和变频控制式(BP)等。
电缆卷筒的工作原理：
电缆卷筒上的动力部分和调速部分是由电机来承担的，这种电机具有独特的电气和机械特性。电机调速范围宽，具有较软的机械特性，当负载变化时电机的工作转速也相应变化，即负载增加转速下降，负载下降转速上升。而且电机可以在其转矩、转速的机械特性曲线上任意一点都能长期稳定的运行，所以可以保证电缆在卷盘的相应半径上获得适当的卷绕速度和拉力。
1、卷取电缆 电机输出力矩为动力，通过减速部分带动卷盘收取电缆。
2、释放电缆 电机输出力矩为阻碍力, 防止电缆快速拉开卷盘，保证了放缆的同步性。
3、�；� 长期堵转电机带有盘式常闭制动器，可以保证电机断电时，电缆不会因重力作用从卷盘上滑落。
在移动式电缆卷盘的装卸中，应该注意什么
一、电缆盘保管：
电线电缆绞线应避免露天存放，电缆盘不允许平放，如露天存放，需做好防雨工作。
入库的产品应分类存放，达到区分清楚，并用明显的产品标识。
产品堆放应留有通道，先发货的应放在前面
二、电缆盘运输：
吊装盘具时，严禁几盘同时吊装，在车辆上，电缆盘必须放稳，不允许平放，并用合适方法固定。
雨雪天产品运输要遮盖，防止淋湿。搬运中应对产品的标识和检测状态标记保护，防止丢失或擦掉。-
运输中严禁从高处扔下装有电缆或绞线的电缆盘，严禁机械损伤电缆、绞线。
根据电缆的长度和允许弯曲半径选用盘具，一般弯曲半径不得小于电缆外径的20倍。
铝绞线、钢芯线出省长距离运输，应采用钉封板的盘具，用木板进行间隔封装。
以上这些是默孚龙小编给大家介绍的滑环电缆盘的分类以及电缆卷筒的工作原理的相关内容，看完了这篇文章，大家是否对电缆盘有所了解了?更多相产在的信息，可以继续留意我们的网站。
