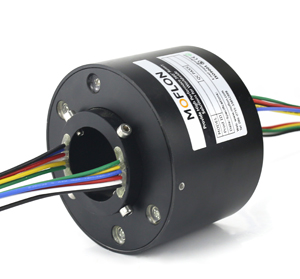

GHS50119系列高转速导电滑环
GHS50119系列高转速导电滑环
  • · 高速过孔导电滑环，整体精密导电滑环，内孔38.1mm，外径99mm，最高转速9000RPM。
  • · 采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠。
  • · 标准化产品，有库存
  • · 镀金环+合金刷（镀金）

典型应用：

高速导电滑环的应用领域很多，比如雷达系统、高速转台/海工设备、舰艇系统/医疗设备/反应釜、旋转灯箱、奶制品生产设备、直升机、绕线机、坦克、智能动态玩具、水平镀铜生产线、游乐设施、路桥机械、机械手臂、旋转舞台、单晶炉、 手术灯、智能家电、圆形针织机、航空设备/热滚轮、旋转摄像机、雷达通讯设备、管内摄像机、盾构机、食品机械、加热转轴等；

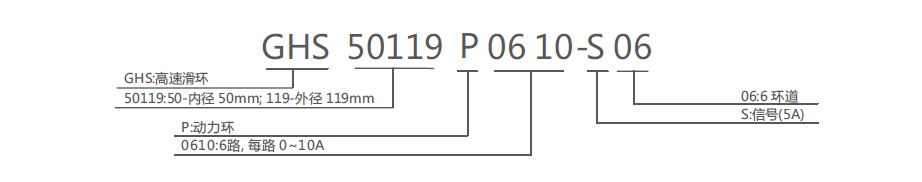

型号订购说明：


技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命3亿转功率信号
额定转速12000RPM额定电压0~690VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG16#镀银铁氟龙AWG22#镀银铁氟龙
接触材料贵金属导线长度标准长度300mm（可据要求调整）
壳体材料铝合金绝缘强度500VAC@50Hz，60s
转动扭矩0.1N.m；+0.03N.m/6路动态电阻变化值<0.03Ω
防护等级IP51



GHS50119系列高速滑环选型表
型号10A信号或5A长度 L（mm)型号10A信号或5A长度 L（mm)
GHS50119-S020243.6GHS50119-P1210-S121212114
GHS50119-P02102043.6GHS50119-P1810-S06186114
GHS50119-S030347.4GHS50119-P2410240114
GHS50119-P03103047.4GHS50119-S30030134.4
GHS50119-S060658.8GHS50119-P0610-S24624134.4
GHS50119-P0210-S042458.8GHS50119-P1210-S181218134.4
GHS50119-P0410-S024258.8GHS50119-P1810-S121812134.4
GHS50119-P06106058.8GHS50119-P2410-S06246134.4
GHS50119-S1201281.6GHS50119-P3010300150
GHS50119-P0210-S1021081.6GHS50119-S36036176.8
GHS50119-P0310-S093981.6GHS50119-P0610-S30630176.8
GHS50119-P0610-S066681.6GHS50119-P1210-S241224176.8
GHS50119-P0810-S048481.6GHS50119-P3610360176.8
GHS50119-P1010-S0210281.6GHS50119-S42042199.6
GHS50119-P121012081.6GHS50119-P0610-S36636199.6
GHS50119-S18018104.4GHS50119-P1210-S301230199.6
GHS50119-P0210-S16216104.4GHS50119-S48048222.4
GHS50119-P0410-S14414104.4GHS50119-P0610-S42642222.4
GHS50119-P0610-S12612104.4GHS50119-P0910-S39939222.4
GHS50119-P0810-S10810104.4GHS50119-P1210-S361236222.4
GHS50119-P1010-S08108104.4GHS50119-P1810-S301830222.4
GHS50119-P1210-S06126104.4GHS50119-P2410-S242424222.4
GHS50119-P1410-S04144104.4GHS50119-S60060273
GHS50119-P1610-S02162104.4GHS50119-P0610-S54654273
GHS50119-S24024127.2GHS50119-P0910-S51951273
GHS50119-P0410-S20420127.2GHS50119-P1210-S481248273
GHS50119-P0610-S18618127.2GHS50119-S72072319
GHS50119-P1210-S121212127.2GHS50119-P0610-S66666319
GHS50119-P1810-S06186127.2GHS50119-P1210-S601260319
GHS50119-P2410240127.2GHS50119-P2410-S482448319
GHS50119-S30030150GHS50119-P3610-S363636319
GHS50119-P0610-S24624150GHS50119-S84084373
GHS50119-P1210-S721272373GHS50119-P3610-S483648373
GHS50119-P2410-S602460373GHS50119-S96096419

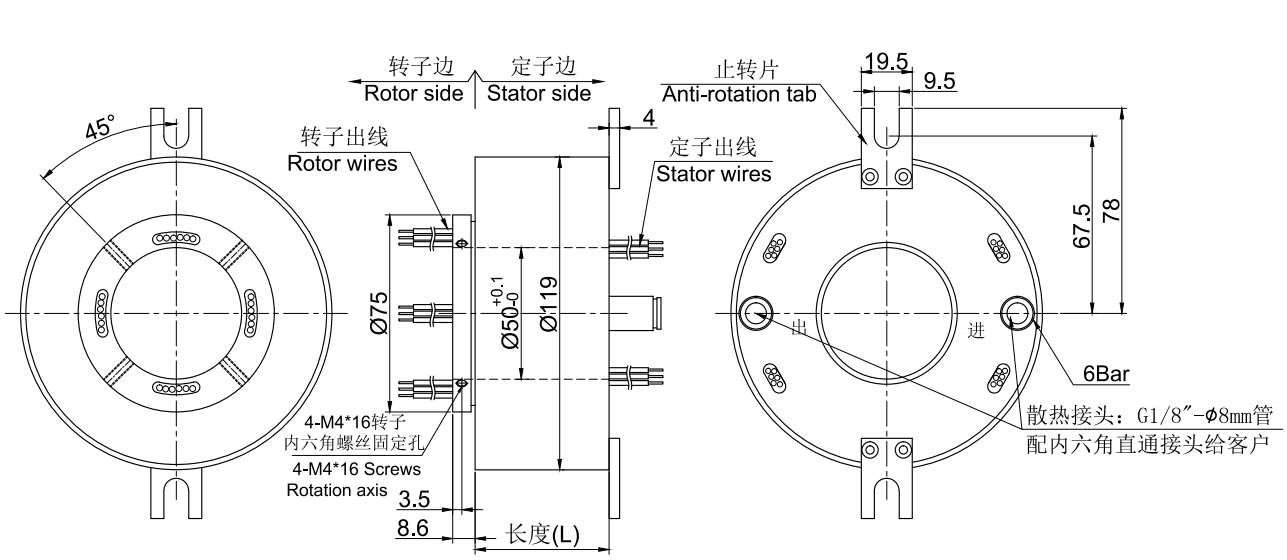

标准图纸
