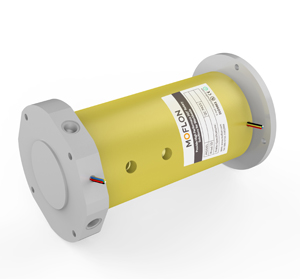

4路气液电旋转接头
MAPH400W系列 (转子双法兰 4进4出 气/液+电一体滑环)
  • · MAPH400W 4进4出旋转接头，4路气液旋转接头，自带转子双法兰， 可轴向承重100公斤，可通M5、G1/8、G1/4、G3/8、G1/2大小管径
  • · 且可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等
  • · 标准为法兰安装形式，4进4出旋转接头，4路气液旋转接头可定制空心轴安装
  • · 能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等

典型应用：

工业设备、工业展台、电气测试设备、医疗设备、机器人、测试仪器、转台、自动化设备等；

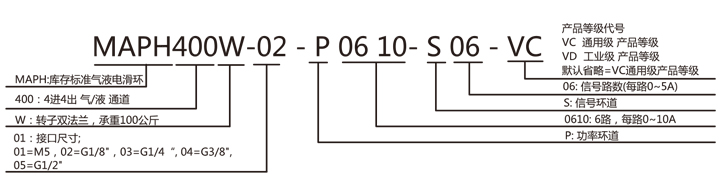

型号订购说明：

产品等级选型表
产品等级代号最高转速工作寿命密封件
VC（通用级）100RPM1000万转国内知名品牌密封件
VD（工业级）300RPM3000万转进口密封件

技术规格参数
旋转接头部分技术指标机械技术指标
参数数值参数数值
通道数4进4出工作寿命参考产品选型等级
最大压力10MPa (可定制高压)，真空 0.01torr额定转速参考产品选型等级
扭矩与接口尺寸相关，详细咨询技术工作温度-30℃~80℃
电气技术指标工作湿度0~85% RH
参数数值接触材料贵金属
功率信号壳体材料铝合金
额定电压0~440VAC/VDC0~440VAC/VDC防护等级IP51
绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
导线规格AWG17#镀锡铁氟龙AWG22#镀锡铁氟龙
导线长度标准长度300mm（可据要求调整）
绝缘强度500VAC@50Hz，60s
动态电阻变化值<0.01Ω



MAPH400W-XX 气液电一体滑环选型表
1）XX=01,接头大小=M5， 气管规格3~6mm 2）XX=02,接头大小=G1/8，气管规格3~10mm
3）XX=03,接头大小=G1/4，气管规格3~12mm 4）XX=04,接头大小=G3/8，气管规格3~16mm
5）XX=05,接头大小=G1/2，气管规格3~20mm
型号气(液)通道10A信号/5A长度 L(mm)型号气(液)通道10A信号/5A长度 L(mm)
MAPH400W-XX-S064进4出0638MAPH400W-XX-P0810-S104进4出81071.6
MAPH400W-XX-P0210-S044进4出2438MAPH400W-XX-P1010-S084进4出10871.6
MAPH400W-XX-P0410-S024进4出4238MAPH400W-XX-P1210-S064进4出12671.6
MAPH400W-XX-P06104进4出6038MAPH400W-XX-P1410-S044进4出14471.6
MAPH400W-XX-S124进4出12054.8MAPH400W-XX-P1610-S024进4出16271.6
MAPH400W-XX-P0210-S104进4出21054.8MAPH400W-XX-S244进4出02488.4
MAPH400W-XX-P0310-S094进4出3954.8MAPH400W-XX-P0410-S204进4出42088.4
MAPH400W-XX-P0610-S064进4出6654.8MAPH400W-XX-P0610-S184进4出61888.4
MAPH400W-XX-P0810-S044进4出8454.8MAPH400W-XX-P1210-S124进4出121288.4
MAPH400W-XX-P1010-S024进4出10254.8MAPH400W-XX-S304进4出030105.2
MAPH400W-XX-P12104进4出12054.8MAPH400W-XX-P0610-S244进4出624105.2
MAPH400W-XX-S184进4出01871.6MAPH400W-XX-S364进4出036125
MAPH400W-XX-P0210-S164进4出21671.6MAPH400W-XX-S424进4出042141.8
MAPH400W-XX-P0410-S144进4出41471.6MAPH400W-XX-S484进4出048158.6
MAPH400W-XX-P0610-S124进4出61271.6

注：10A和信号(5A) 可以任意组合，最大可到96路，详细请咨询客服。4进4出旋转接头，4路气液旋转接头可在标准产品上进行非标定制，请咨询客服。

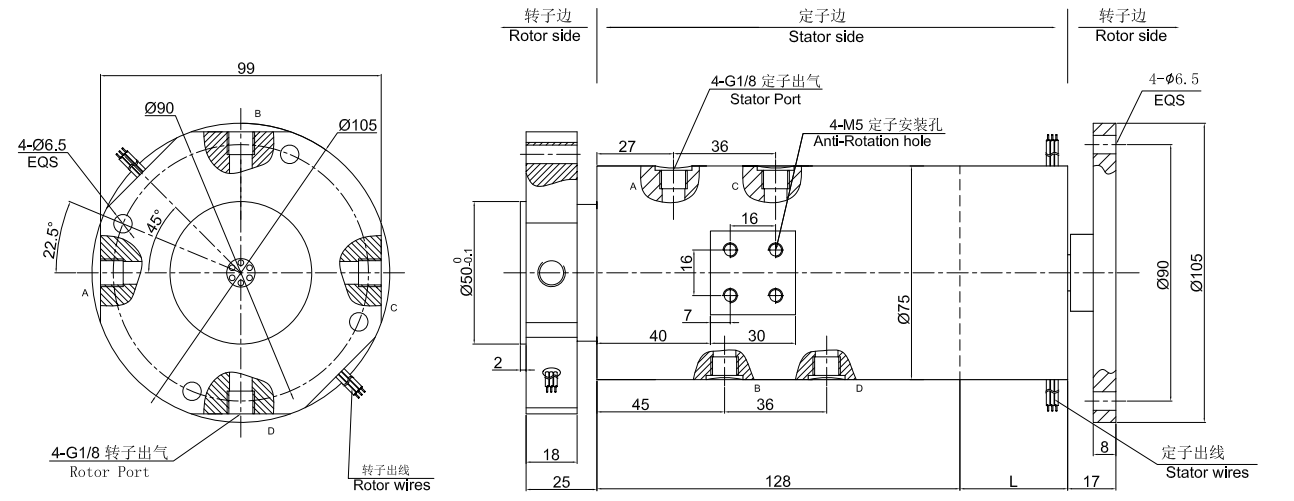

MAPH400W-01 尺寸图

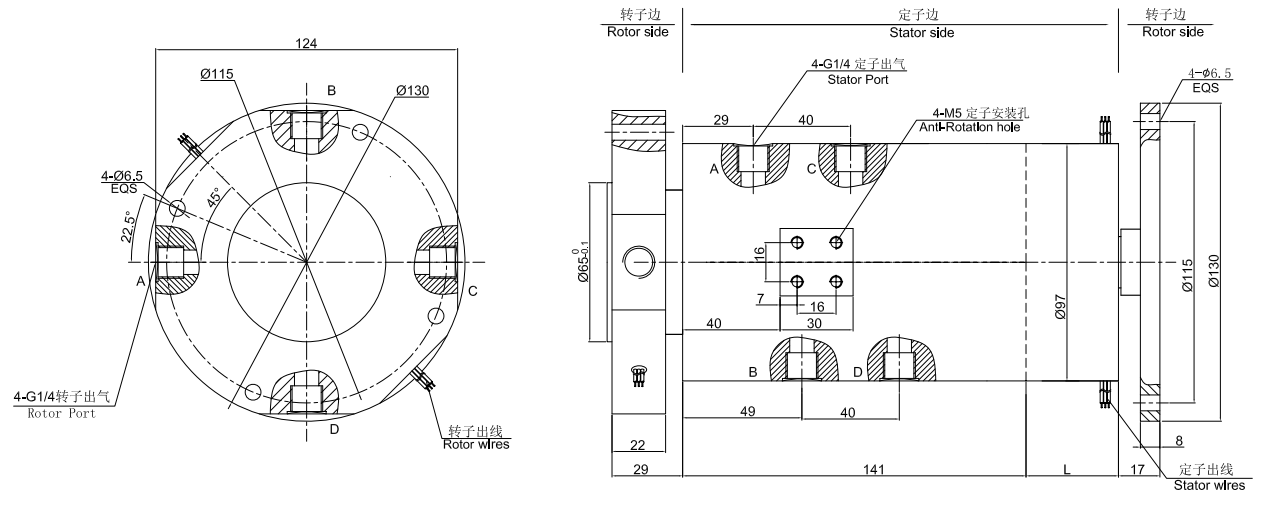

MAPH400W-02 尺寸图
