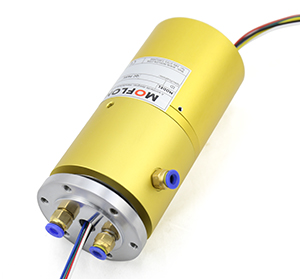

MAPH200S系列 (2进2出 气/液+电一体滑环)
MAPH200S系列 (2进2出 气/液+电一体滑环)
  • · MAPH200S 气/液+电 旋转接头，可通M5、G1/8、G1/4、G3/8、G1/2大小管径
  • · 且可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等
  • · 标准为法兰安装形式，2进2出旋转接头，2路气液滑环可定制空心轴安装
  • · 能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等

典型应用：

工业设备、工业展台、电气测试设备、医疗设备、机器人、测试仪器、转台、自动化设备等；

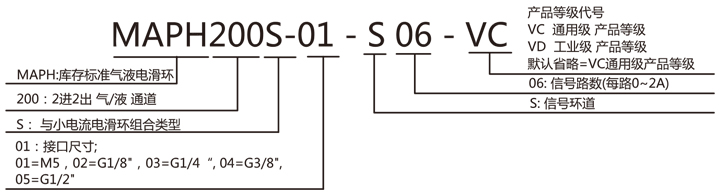

型号订购说明：

产品等级选型表
产品等级代号最高转速工作寿命密封件
VC（通用级）100RPM1000万转国内知名品牌密封件
VD（工业级）300RPM3000万转进口密封件

技术规格参数
旋转接头部分技术指标机械技术指标
参数数值参数数值
通道数2进2出工作寿命参考产品选型等级
最大压力10MPa (可定制高压)，真空 0.01torr额定转速参考产品选型等级
扭矩与接口尺寸相关，详细咨询技术工作温度-30℃~80℃
电气技术指标工作湿度0~85% RH
参数数值接触材料贵金属
功率信号壳体材料铝合金
额定电压0~240VAC/VDC0~240VAC/VDC防护等级IP51
绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
导线规格AWG28#镀锡铁氟龙AWG28#镀锡铁氟龙
导线长度标准长度300mm（可据要求调整）
绝缘强度500VAC@50Hz，60s
动态电阻变化值<0.01Ω



MAPH200S-XX 气液电一体滑环选型表
1）XX=01,接头大小=M5， 气管规格3~6mm 2）XX=02,接头大小=G1/8，气管规格3~10mm
3）XX=03,接头大小=G1/4，气管规格3~12mm 4）XX=04,接头大小=G3/8，气管规格3~16mm
5）XX=05,接头大小=G1/2，气管规格3~20mm
型号气(液)通道10A信号或5A电部分长度(L)见图纸(mm)
MAPH200S-XX-S062进2出0619
MAPH200S-XX-S122进2出01226
MAPH200S-XX-S182进2出01833
MAPH200S-XX-S242进2出02443.6
MAPH200S-XX-S362进2出03657.3
MAPH200S-XX-S562进2出05685.7

注：10A和信号(5A) 可以任意组合，最大可到96路，详细请咨询客服。2进2出旋转接头，2路气液滑环可在标准产品上进行非标定制，请咨询客服。

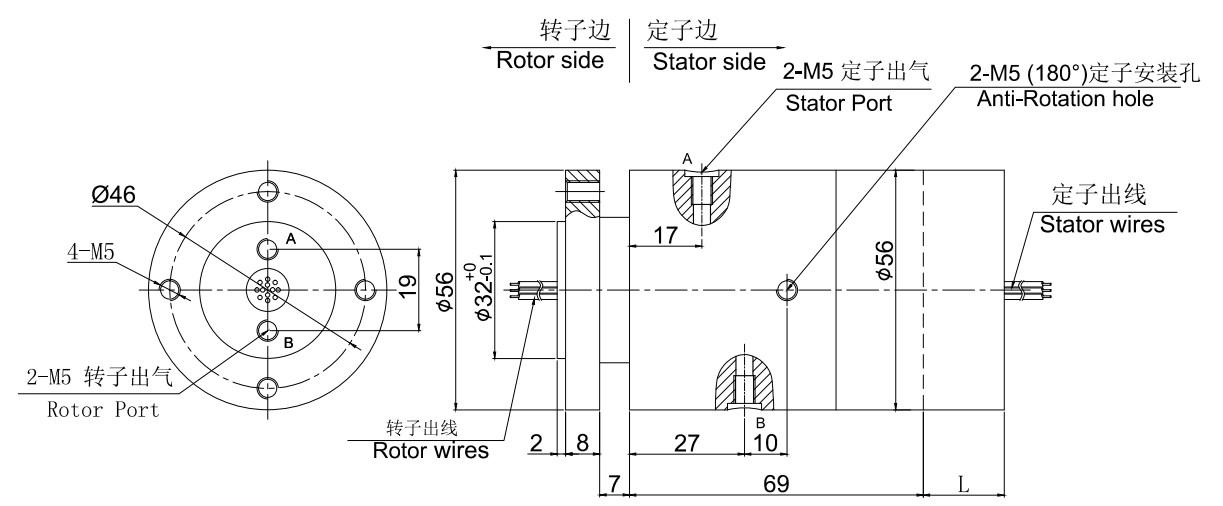

MAPH200S-01 尺寸图

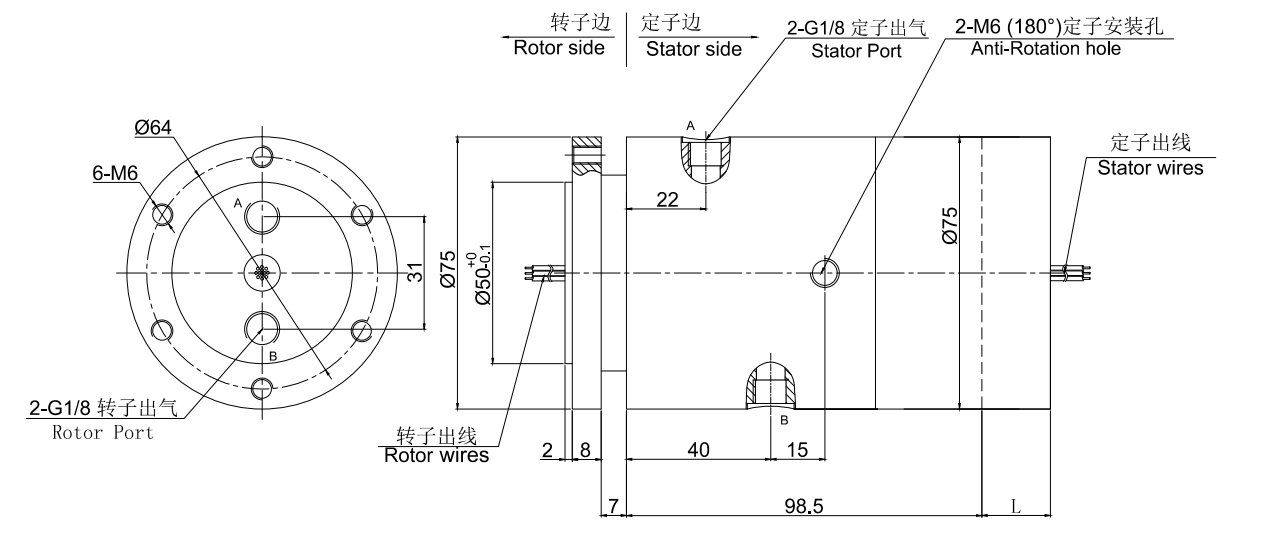

MAPH200S-02 尺寸图

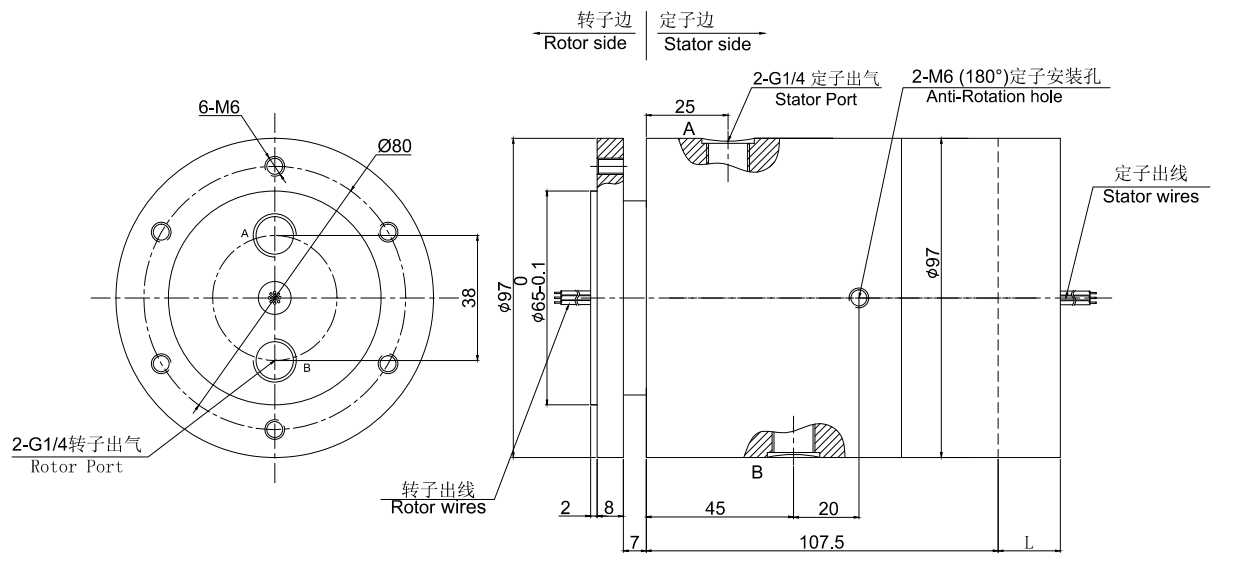

MAPH200S-03 尺寸图

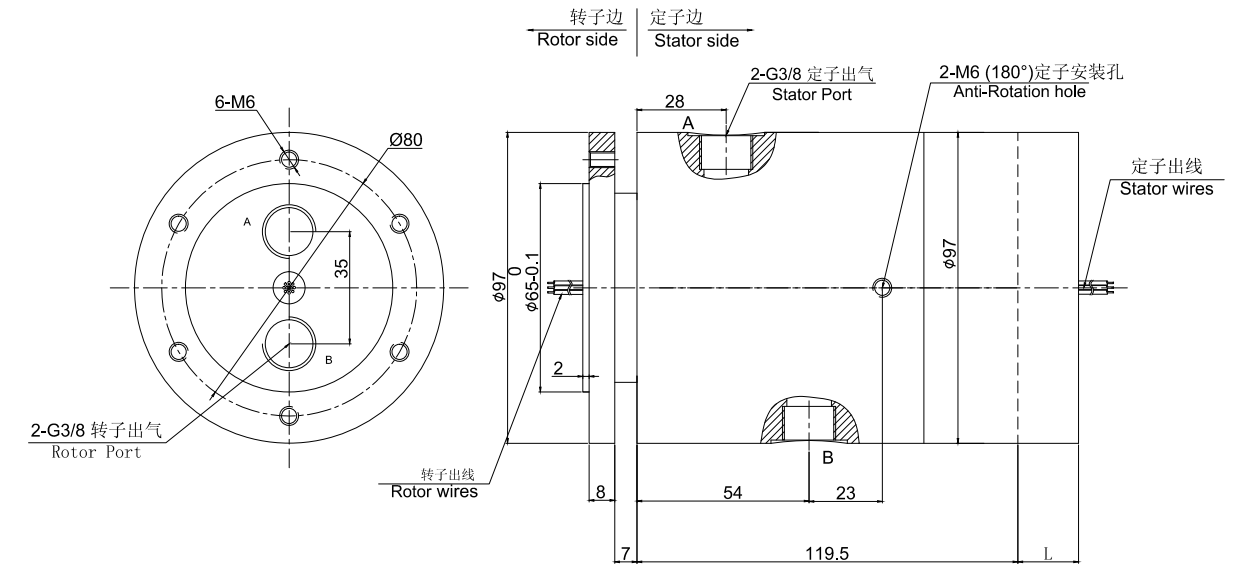

MAPH200S-04 尺寸图

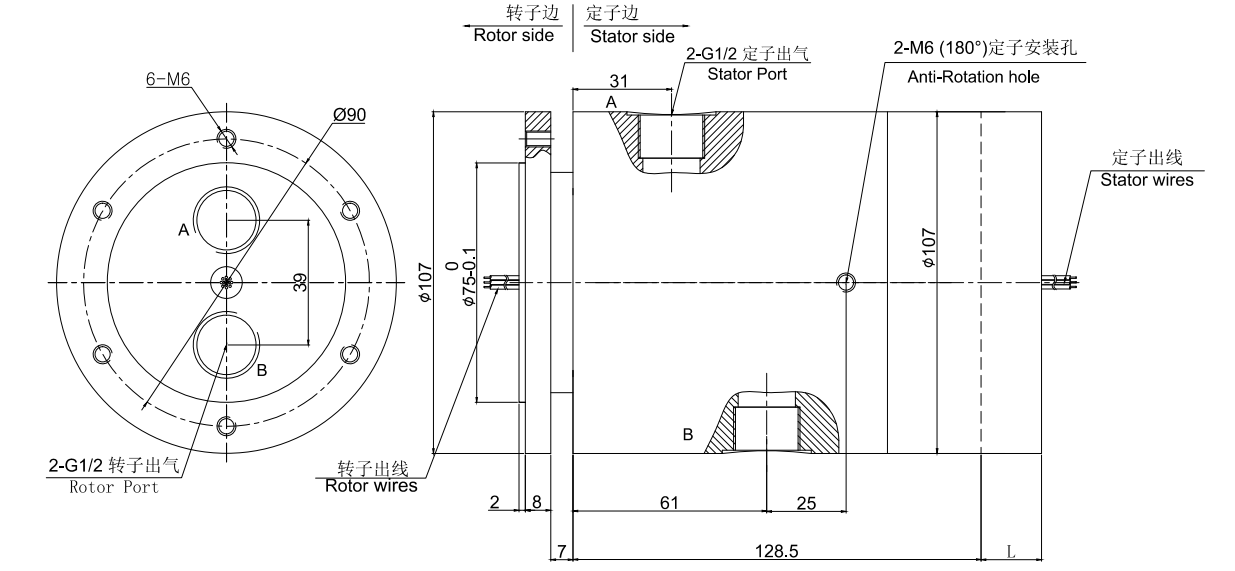

MAPH200S-05 尺寸图
