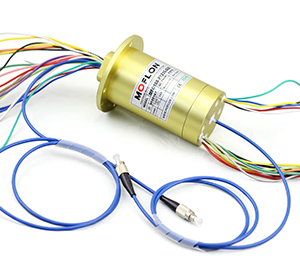

MFO108系列光纤/光电滑环(光纤旋转接头)

· MFO108单路光纤滑环,光电组合旋转接头，同时能传输1路光纤和1~72路电气通路,全铝合金结构的整体式精密导电滑环。电气通路支持信号(2A), 10A, 20A,电压600VAC/VDC。光电旋转接头又称光电滑环，光电汇流环，采用光纤为数据传输媒体，为解决旋转连接的系统部件之间的数据传输，提供了最佳的技术解决方案。特别适合应用在需要无限制的，连续或断续旋转，同时又需要从固定位置到旋转位置传送大容量数据、信号的场所，能改善机械性能，简化系统操作，避免因活动关节的旋转对出光纤的损害�？梢杂氪车牡缱踊懔骰放浜鲜褂�，作成光电混合汇流环，传送功率和高速数据。

下载产品手册下载3D模型

典型应用：

光纤/光电滑环是目前工业滑环里面技术难度最高的的一个系列产品，主要应用于360度连续旋转且需要保证电源，光纤信号不能中断的场合：如高端机器人、高端物料输送系统、军用车辆上的转动炮塔、远程控制系统、雷达天线、光纤传感等转台（速率台）的高速视频、数字、模拟信号的传输和控制、医疗系统、视频监视系统、保障国家或国际安全系统海底作业系统、紧急照明设备、机器人、展览/显示设备、医疗设备等；

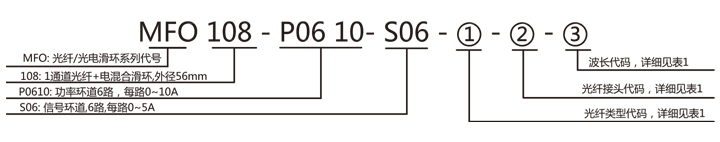

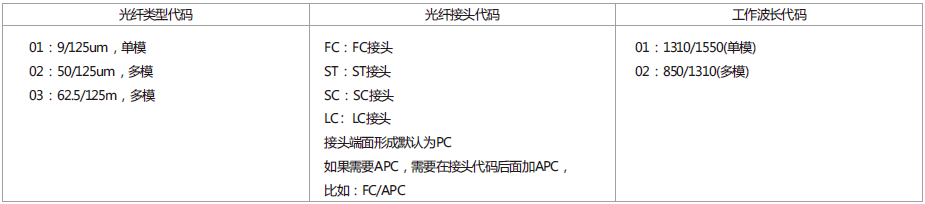

型号订购说明：

技术规格参数
指标名称	类型
	单模（SM）	多模（MM）
带宽(nm)	±50
最大插入损耗，23℃(dB)	1.2	0.7
插入损耗波动(dB)	0.6	0.4
回波损耗(dB)	≥55(不含接头)	≥40(不含接头)
最大输入功率(W)	0.5
重量(g)	50
最高转速(rpm)	1000
预估寿命	>5亿转
工作温度(℃)	-45~85
贮存温度(℃)	-50~85

机械技术指标		电气技术指标
参数	数值	参数	数值
工作寿命	2000万转		功率	信号
额定转速	250RPM	额定电压	0~440VAC/VDC	0~440VAC/VDC
工作温度	-30℃~80℃	绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作湿度	0~85% RH	导线规格	AWG16#镀锡铁氟龙	AWG22#镀锡铁氟龙
接触材料	金-金	导线长度	标准长度300mm（可据要求调整）
壳体材料	铝合金	绝缘强度	500VAC@50Hz，60s
转动扭矩	0.1N.m；+0.03N.m/6路	动态电阻变化值	<0.01Ω
防护等级	IP51

MFO108 - 1路光+电滑环选型表
型号	光纤通道	10A	信号或5A	长度 L（mm)
MFO108-S06	1通道	0	6	38
MFO108-P0610	1通道	6	0	38
MFO108-S12	1通道	0	12	54.8
MFO108-P1210	1通道	12	0	54.8
MFO108-P0610-S06	1通道	6	6	54.8
MFO108-S18	1通道	0	18	71.6
MFO108-P1810	1通道	18	0	71.6
MFO108-S24	1通道	0	24	88.4
MFO108-P1210-S12	1通道	12	12	88.4
MFO108-P0610-S18	1通道	6	18	88.4
MFO108-S30	1通道	0	30	105.2
MFO108-S36	1通道	0	30	105.2
MFO108-S42	1通道	0	30	105.2
MFO108-S48	1通道	0	30	105.2

注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。
单路光电滑环|光电组合旋转接头可根据客户要求定制, 如有需要，请联系客服协助选型。

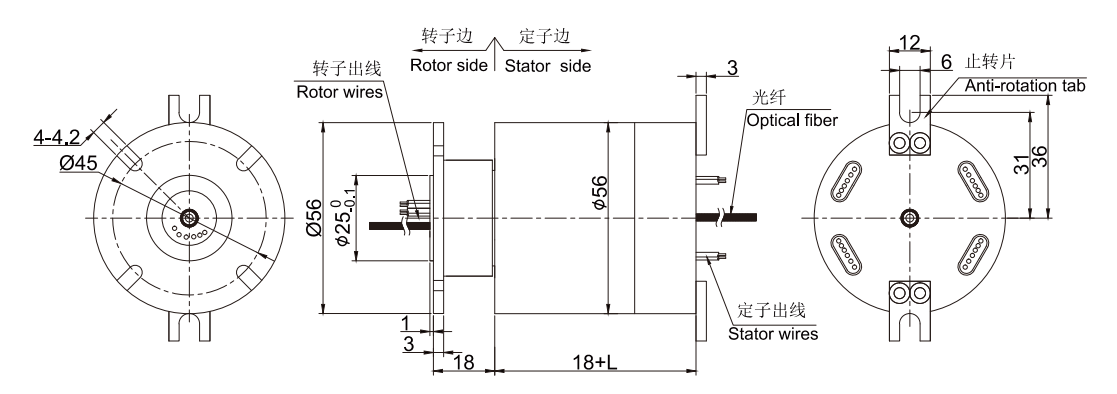

标准图纸

注：以下特别要求均可定制，交期会增加3~15天不等，费用增加5%~50%不等，本公司大部分基础配件都有标准化，�？榛�，非标定制也可大大减少成本和交期。

① 可定制转子和定子的出线方式及出线长度。

② 由于结构的限制，可按照指定长度或者高度或者外径定制。

③ 最大可支持200路功率电流或者信号。

④ 可选航空插头，端子和热缩管。

⑤ 安川，松下，西门子等伺服系统信号，功率线以及编码器线混合滑环。

⑥ 可混合高速率数据传输（包括以太网传输,USB, Profibus，Ethercat，CANOPEN,CANBUS，RS232，RS485等各类工业总线）。

⑦ 温控信号，热电偶信号混合。

⑧ 防震，高温等特殊环境定制。

⑨ 可与气压、液压旋转接头混合一体气电液滑环。

⑩ 高温定制可达500度。

⑪ 高压可定制到110kV。

⑫ 高速10000RPM。

⑬ 电流最大可到5000安培（A）。

⑭ 军工级别。

⑮ 水下，水底模式可选，IP65,IP68 可选。

⑯ 不锈钢壳体要求。

技术支持邮箱：technical@moflon.com

基于本型号进行定制

默孚龙科技有限公司是国内最早从事滑环技术研究，生产的公司之一, 对各个行业定制滑环经验丰富，拥有超过10000种滑环方案图纸数据库。

如何进行特殊要求订购?

订购说明:

MFO108

例如:

如果要订购 MFO108 支持 6路*信号,订购型号应为 MFO108-S06.
如果要订购 MFO108 with 12路*信号 + 3路*10A,,订购型号应为 MFO108-P0310-S12
if you have other optional requirements,such as lead wire length,connectors,military grade, Please describe in your email.
