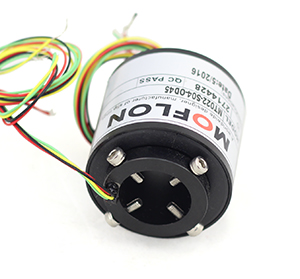

MT1242系列 标准整体式精密导电滑环
MT1242系列 标准整体式精密导电滑环
  • · 紧凑型外径42mm， 通孔直径为12.7mm（1/2"，适用于<=12.7mm）的标准系列整体式精密导电滑环 。*注意：如需<12.7mm的内孔，可通过加内衬轴套解决。
  • · 标准化产品，有库存
  • · 镀金环+合金刷（镀金）
  • · 支持信号，功率混合传输
  • · 可基于标准型号定制电路数和电流电压
  • · 可定制各类过孔滑环，补强机专用滑环等

    • *注意：如需<12.7mm的内孔，可通过加内衬轴套解决。

典型应用：

过孔式导电滑环是目前工业滑环里面性价比最高，最畅销的一个系列产品，主要应用于360度连续旋转且需要保证电源，信号不能中断的场合：如各种雷达，安防设备，娱乐设备，各种机器人、机械手，各种浮空器，各种风力发电设备吹瓶机，灯检机，各种转台，游乐游艺设备，虚拟3D，VR设备， 车载卫星天线，船载卫星电线，电缆卷筒，擦窗机设备，旋转餐桌，旋转舞台，旋转屏幕，旋转餐厅，电动工程机械，最新的VR模拟仿真设备等，尤其是在补强机应用得最为广泛。

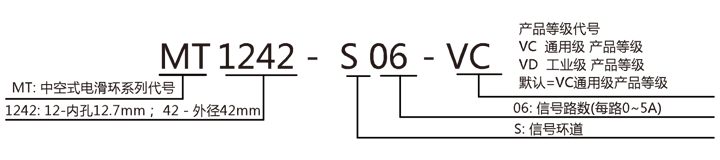

型号订购说明：


滑环等级选型表
产品等级代号最高转速工作寿命接触材料
VC（通用级）400RPM3000万转贵金属
VD（工业级）1200RPM8000万转镀金-镀金

技术参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~240VAC/VDC0~240VAC/VDC
工作温度-30℃~80℃绝缘电阻≥200MΩ/300VDC≥500MΩ/500VDC
工作湿度0~85% RH导线规格AWG22镀锡铁氟龙AWG22#镀锡铁氟龙
接触材料参考产品等级选型表导线长度标准长度300mm（可据要求调整）
壳体材料工程塑料绝缘强度500VAC@50Hz，60s
转动扭矩0.1N.m；+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MT1242系列-过孔式滑环选型表
型号信号或5A长度 L（mm)
MT1242-S02225.4
MT1242-S03325.4
MT1242-S04425.4
MT1242-S06625.4
MT1242-S08839.2
MT1242-S101039.2
MT1242-S121239.2

注：如需每环5A以上大电流，请联系客服帮助快速选型, 支持定制

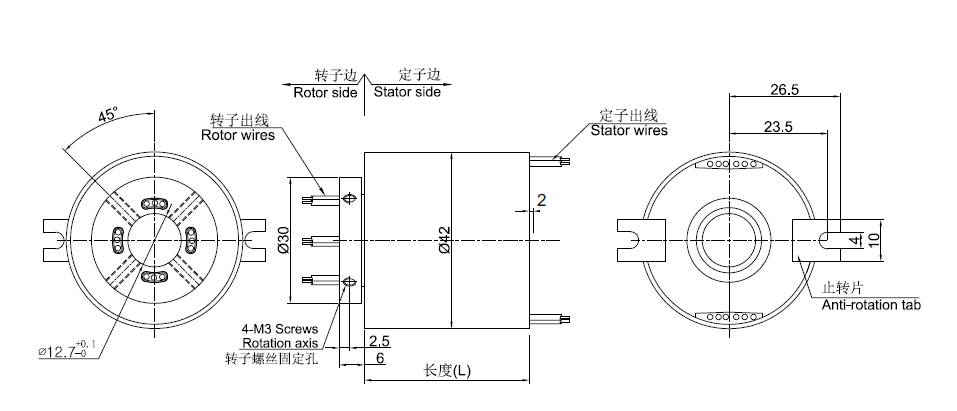

标准图纸

同系列更多产品参考：
