空心轴导电滑环

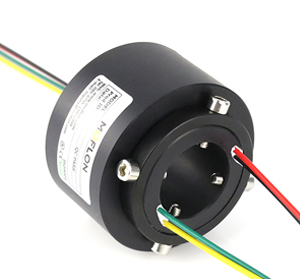

MT2042系列 标准整体式空心轴导电滑环

  • · 紧凑型，外径42mm 通孔直径为20mm（适用于<=20mm）的标准系列整体式精密空心轴导电滑环。*注意：如需<20mm的内孔，可通过加内衬轴套解决。
  • · 采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠。
  • · 标准化产品，有库存
  • · 镀金环+合金刷（镀金）
  • · 支持信号，功率混合传输
  • · 可基于标准型号定制电路数和电流电压

空心轴导电滑环典型应用：

MT2042系列空心轴导电滑环，主要应用于360度连续旋转且需要保证电源，信号不能中断的场合：多用于各种自动贴补强机、自动焊接设备、精密模切机、铆钉插件机、桌面点胶机、分选机、切纸机、裹式包装机、全自动软抽袋立封口一体机、半自动卧式软抽袋双头封口机等任意需要360°旋转导电或传输各种控制信号的装置。

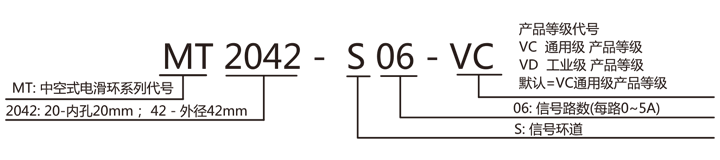

滑环型号订购说明：


滑环产品等级选型表
产品等级代号最高转速工作寿命接触材料
VC（通用级）250RPM2000万转贵金属
VD（工业级）600RPM6000万转镀金-镀金

技术参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~240VAC/VDC0~240VAC/VDC
工作温度-30℃~80℃绝缘电阻≥200MΩ/300VDC≥200MΩ/300VDC
工作湿度0~85% RH导线规格AWG22镀锡铁氟龙AWG22#镀锡铁氟龙
接触材料参考产品等级选型表导线长度标准长度300mm（可据要求调整）
壳体材料铝合金绝缘强度500VAC@50Hz，60s
转动扭矩0.1N.m；+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MT2042系列过孔式滑环选型表
型号信号或5A长度 L（mm)
MT2042-S02225.4
MT2042-S03325.4
MT2042-S04425.4
MT2042-S06625.4
MT2042-S08839.2
MT2042-S101039.2
MT2042-S121239.2

环道数和电流大小均可定制，请联系客服定制

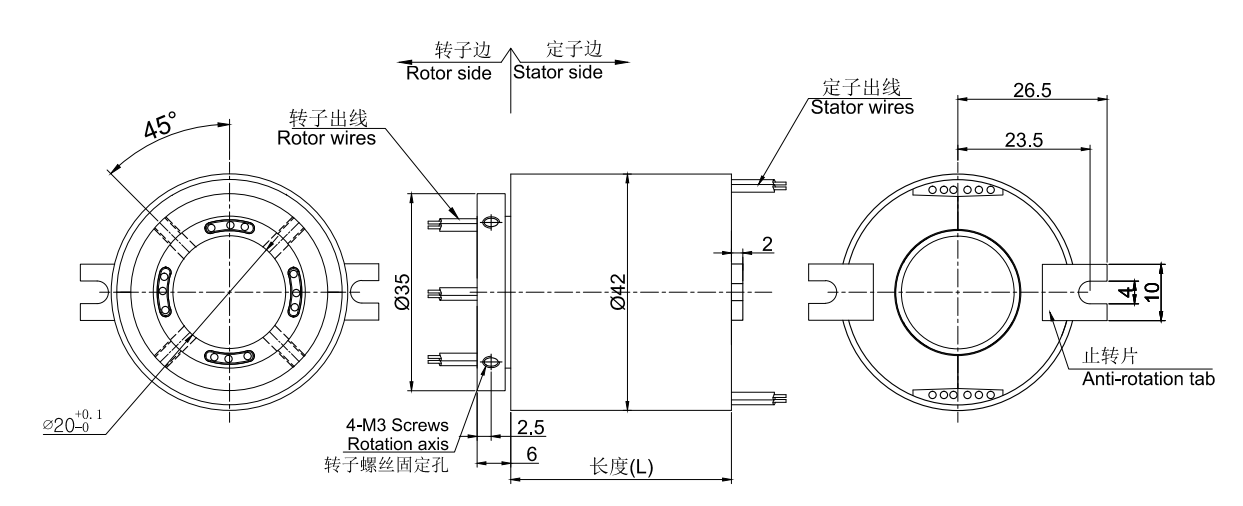

标准图纸

同系列更多产品参考：

  • 线路数：1~48

    孔径（mm）：12.7

    外径（mm）：56

    下载：mt1256.pdf

  • 线路数：1~48

    孔径（mm）：20

    外径（mm）：69

    下载：mt2069.pdf

  • 线路数：1~72

    孔径（mm）：25.4

    外径（mm）：86

    下载：mt2586.pdf

  • 线路数：1~144

    孔径（mm）：25.4

    外径（mm）：119

    下载：mt25119.pdf

  • 线路数：1~72

    孔径（mm）：30

    外径（mm）：99

    下载：mt3099.pdf

  • 线路数：1~72

    孔径（mm）：38.1

    外径（mm）：99

    下载：mt3899.pdf

  • 线路数：1~108

    孔径（mm）：50

    外径（mm）：119

    下载：mt50119.pdf

  • 线路数：1~144

    孔径（mm）：50

    外径（mm）：130

    下载：mt50130.pdf
