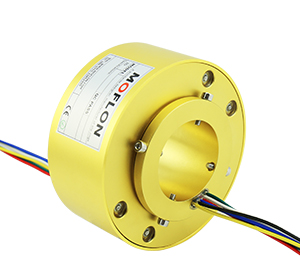

MT50130系列 过孔多路数导电滑环
MT50130系列 过孔多路数导电滑环
  • · 外径130mm, 通孔直径为50mm（适用于<=50mm）的标准系列过孔多路数导电滑环。*注意：如需<50mm的内孔，可通过加内衬轴套解决。
  • · 标准化产品，有库存
  • · 镀金环+合金刷（镀金）
  • · 支持信号，功率混合传输
  • · 可基于标准型号定制电路数和电流电压

典型应用：

过孔式导电滑环是目前工业滑环里面性价比最高，最畅销的一个系列产品，主要应用于360度连续旋转且需要保证电源，信号不能中断的场合：如各种雷达，安防设备，娱乐设备，各种机器人、机械手，各种浮空器，各种风力发电设备吹瓶机，灯检机，各种转台，游乐游艺设备，虚拟3D，VR设备， 车载卫星天线，船载卫星电线，电缆卷筒，擦窗机设备，旋转餐桌，旋转舞台，旋转屏幕，旋转餐厅，电动工程机械，最新的VR模拟仿真设备等。；

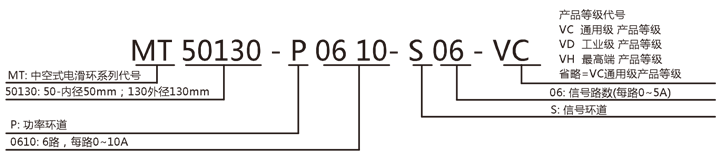

型号订购说明：


产品等级选型表
产品等级代号最高转速工作寿命接触材料
VC（通用级）250RPM2000万转贵金属
VD（工业级）600RPM8000万转镀金-镀金
VH（高端级）1000RPM1.5亿转金合金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~690VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG16#镀锡铁氟龙AWG22#镀锡铁氟龙
接触材料参考产品等级选型表导线长度标准长度300mm（可据要求调整）
壳体材料铝合金绝缘强度1000VAC@50Hz，60s
转动扭矩0.1N.m；+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MT50130系列过孔多路数导电滑环选型表
型号10A信号或5A长度 L（mm)型号10A信号或5A长度 L（mm)
MT50130-S020235.6MT50130-S48048207.8
MT50130-P02102035.6MT50130-P0610-S42642207.8
MT50130-S030339.2MT50130-P0910-S39939207.8
MT50130-P03103039.2MT50130-P1210-S361236207.8
MT50130-S0606 50 MT50130-P1810-S30 18 30 207.8
MT50130-P0210-S042450 MT50130-P2410-S24 24 24 207.8
MT50130-P0410-S024250 MT50130-S60 0 60 251
MT50130-P06106050 MT50130-P0610-S54 6 54 251
MT50130-S12012 71.6 MT50130-P0910-S51 9 51 251
MT50130-P0210-S1021071.6 MT50130-P1210-S48 12 48 251
MT50130-P0310-S093971.6 MT50130-S72 0 72 298.2
MT50130-P0610-S066671.6 MT50130-P0610-S66 6 66 298.2
MT50130-P0810-S048471.6 MT50130-P1210-S60 12 60 298.2
MT50130-P1010-S0210271.6 MT50130-P2410-S48 24 48 298.2
MT50130-P121012071.6 MT50130-P3610-S36 36 36 298.2
MT50130-S18018 93.2 MT50130-S84 0 84 341.4
MT50130-P0210-S1621693.2 MT50130-P1210-S72 12 72 341.4
MT50130-P0410-S1441493.2 MT50130-P2410-S60 24 60 341.4
MT50130-P0610-S1261293.2 MT50130-P3610-S48 36 48 341.4
MT50130-P0810-S1081093.2 MT50130-S96 0 96 384.6
MT50130-P1010-S0810893.2 MT50130-P1210-S84 12 84 384.6
MT50130-P1210-S0612693.2 MT50130-P2410-S72 24 72 384.6
MT50130-P1410-S0414493.2 MT50130-P3610-S60 36 60 384.6
MT50130-P1610-S0216293.2 MT50130-P4210-S54 42 54 384.6
MT50130-S24024 114.8MT50130-S108 0 108 431.8
MT50130-P0410-S20420114.8 MT50130-P1210-S96 12 96431.8
MT50130-P0610-S18618114.8MT50130-P2410-S84 24 84431.8
MT50130-P1210-S121212114.8MT50130-P3610-S72 36 72431.8
MT50130-P1810-S06186114.8 MT50130-S120 0 120 475
MT50130-P2410240114.8MT50130-P1210-S108 12 108475
MT50130-S30030 136.4MT50130-P2410-S96 24 96475
MT50130-P0610-S24624136.4MT50130-P3610-S84 36 84475
MT50130-P1210-S181218136.4MT50130-P4810-S72 48 72475
MT50130-P1810-S121812136.4MT50130-S132 0 132 518.2
MT50130-P2410-S06 24 6 136.4 MT50130-P1210-S120 12 120 518.2
MT50130-P3010 30 0 136.4 MT50130-P2410-S108 24 108 518.2
MT50130-S36 0 36 162 MT50130-P3610-S96 36 96 518.2
MT50130-P0610-S30 6 30 162 MT50130-P4810-S84 48 84 518.2
MT50130-P1210-S24 12 24 162 MT50130-S144 0 144 561.4
MT50130-P3610 36 0 162 MT50130-P1210-S132 12 132561.4
MT50130-S42 0 42 186.2 MT50130-P2410-S120 24 120561.4
MT50130-P0610-S36 6 36 186.2 MT50130-P3610-S108 36 108561.4
MT50130-P1210-S30 12 30 186.2 MT50130-P4810-S96 48 96561.4

注：10A和 信号(5A)可以任意组合，详细请咨询客服�？稍诒曜疾飞辖蟹潜甓ㄖ�，请咨询客服。

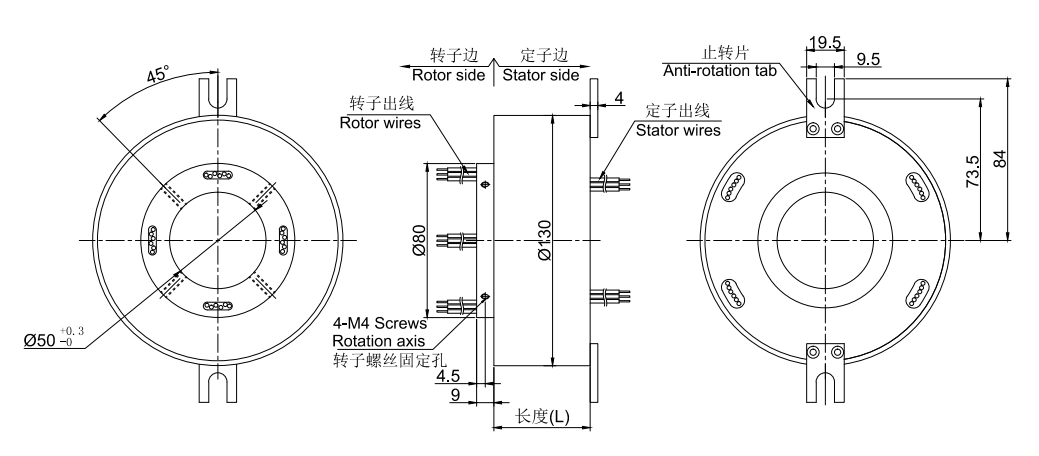

标准图纸
同系列更多产品参考：
获取产品3D图纸
