现在的很多智能设备都是需要使用到滑环，那大家知道滑环轴体包括哪些吗？滑环比较常见的几种问题有哪些呢？还有，如何对滑环进行简单检查？想要知道相关的信息，下面就跟默孚龙小编一起来了解一下吧。

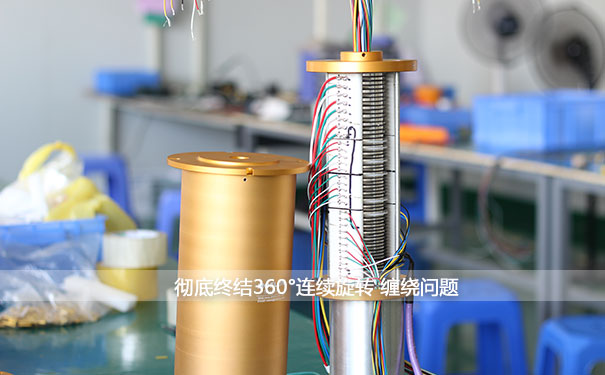

滑环轴体包括哪些
其包括帽套、设置于帽套内部的外壳、安装于外壳一端的尾套、设置于外壳内部的芯轴以及分别安装于芯轴上的刷线和导环，外壳内部的芯轴的两端分别设置有大小轴承，该大小轴承的内外表面分别设置有可耐250度高温的不溢油脂。
依据上述主要技术特征，帽套为空心的筒状体，该筒状体的一端设置有阶梯面。外壳是由两个结构相对称设计的空心的半圆柱体组合而成;半圆柱体外围的一端设置有向外延伸的凸体，该凸体一侧的半圆柱的外围设置有凹槽，该凹槽的一端设置有凹孔，该凹孔内部的设置有复数个用于收容刷线的刷线孔，该半圆柱体的内部的两端分别设置有用于收容大、小轴承的第一、二轴承槽。
滑环比较常见的几种问题
1)滑环短路
当滑环使用一段时间后出现短路现象有可能是滑环寿命到了，或者是滑环使用过载导致滑环烧掉。一般新的滑环如果出现短路显示那就是滑环内部绝缘材料出现问题或者刷丝与刷丝直接短路、导线破皮等原因引起的。这个必须采用排除法进行检测。
2)信号滑环干扰太大
滑环可以用于传输电源跟信号，而电源与信号之间会产生干扰，此干扰分为内部干扰、外部干扰。对于设计者必须明确知道信号的类型，对于特殊信号必须采用专用的导线进行内外屏蔽处理。而对于已经成型的滑环，发现滑环信号收到干扰，可自行对外部导线进行屏蔽，如果还是无法解决只能重新设计滑环内部结构了。
3)滑环转动不顺：
排除滑环装配的问题及轴承选用的问题，造成此类问题的原因，通常是客户选择滑环时未提出抗震要求，而使用的环境又有较强的震动。造成滑环内的薄壁轴承损坏、塑料主轴破裂等。
4)防护等级与使用环境不符：
通常未特别说明的导电滑环，防护级别为IP54。部分客户未另外增加防护的情况下，将其置于有防水要求的场合，使得滑环内部进水，引起内部短路，造成滑环失效。
5)电路设计无�；さ缏返贾拢�
通常的导电滑环出厂时，均会以5倍工作电压以上的高电压来测试产品的绝缘性能，即使如此，有些工况下，也不能满足需求造成滑环被击穿而短路烧毁。
6)滑环过载烧毁：
滑环允许的最大电流是根据导电环的截面积、电刷接触面积，电刷与接触面的压力，转速等综合因素决定的可安全运行的电流值。超出该值，导电滑环就有可能轻则会有发热，重则接触面打火，甚至电刷与导电环之间形成焊接点。虽然导电滑环的设计阶段会考虑一定的安全系数，但是建议客户按实际使用的最大电流提供给滑环生产厂家。
如何对滑环进行简单检查
1、外观：优质的滑环产品，表面的亮度和光洁度都能得到体现，导线是否成束固定好，导线是否有破损;
2、转动：如果滑环本身存在晃动、转动有异响或卡住，这样的产品装在设备上就会存在很大的隐患;
3、试装：优质的滑环产品在结构设计中是十分严谨的，尺寸的配合也要求十分准确，与设备的配合尺寸也一定要合适，太松或太紧都会影响产品的使用。
以上这些是默孚龙小编给大家介绍的滑环轴体包括哪些以及如何对滑环进行简单检查的相关内容，滑环日常使用要注意维护。多学习一些滑环的相关信息，也是很有必要的。
