滑环的应用是比较广泛的，那大家知道滑环技术的定义是什么吗?滑环的分类和特点有哪些呢?还有，滑环的固定方式有哪几种?今天就由默孚龙小编给大家介绍一下相关的内容。
滑环技术的定义
滑环，就是负责为旋转体连通、输送能源与信号的电气部件。根据传输介质来区分，滑环分为电滑环、流体滑环、光滑环，也可通俗的统称为“旋转连通”或“旋通”�；吠ǔ０沧霸谏璞傅男行�，主要由旋转与静止两大部分组成。旋转部分连接设备的旋转结构并随之旋转运动，称为“转子”，静止部分连接设备的固定结构的能源，称为“定子”。
滑环的分类和特点有哪些

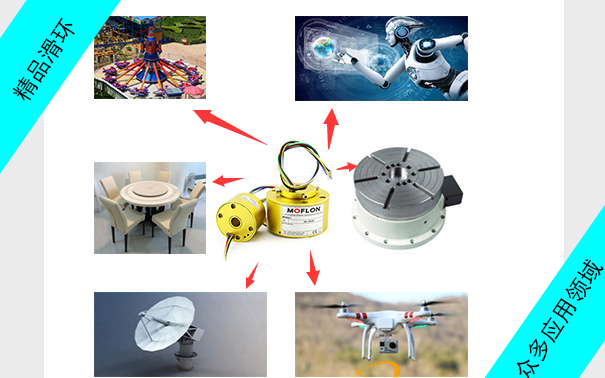

1、 帽式滑环 特点：单丝金合金材料，一次性折弯成型、稳定性比较好、耐磨性好，缺点弹性有些不足; 高寿命、接触电阻小、兼容各类数据总线通讯协议、转动力矩小、运转平滑、稳定性高、结构紧凑、尺寸小;应用：监控、电气测试设备、转台、机器人、医疗设备、旋转工作台、展览/展示设备、仪器仪表、LED 等。

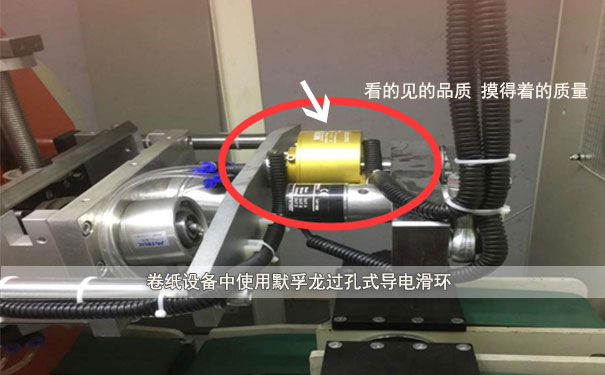

2、 空心轴式(过孔)滑环 特点：采用刷硬和环软的特性，刷丝以银合金成束刷丝为主，为了更好的摩擦匹配，环也以银为主要材料，银有很好的润滑性,这样的设计寿命较高，缺点是环的直径大了，磨损下来磨削会较多，因为刷丝磨损是个点状，环的磨损是整圈的;优势：安装便捷、360度连续旋转传输动力及数据信号、超长寿命/免维护、兼容各类数据总线通讯协议、传输模拟和数据信号;应用：机器人、雷达天线、医疗设备、风力发电设备、制造和控制设备、展览和显示设备、工程机械、测试设备、包装机械等。
3、 分离式滑环 特点：由分离的转子和接触刷组成(刷有刷丝、和石墨接触两种)，其中转子部分可以带有通孔，用于液压通道、气压通道或装配传动轴，能更好的配合客户系统中的空间限制和安装需求，并可用插针/接线柱代替导线接触;优势：定子和转子分离、传输电流和信号、低接触电阻、安装方便、使用于狭小的安装空间;应用：仪器仪表及测试设备、航空、军事及医疗领域、航拍、云台、军用/民用无人机 等。
4、 盘式滑环 特点：专门为垂直方向有高度限制的旋转设备设计，它的环道和触点围绕一个中心孔接触，极大的节省了高度空间。盘式滑环还分为一体盘式和分离式盘式两种，一体式盘式滑环可提供实心及不同尺寸的过孔选择;分离式盘式由分离的转子及定子组成，能满足更严苛的高度要求，可根据应用环境自主安装。
5、 高频滑环(高频旋转接头) 特点：高频旋转接头用于连续旋转的装置中，在固定部分与旋转部分之间传输高频信号和高速率信号，可以传输频率高达500MHz---50GHz的模拟信号和高速数字信号;此类滑环结构紧凑，性能稳定，屏蔽效果好，抗干扰能力强，易于集成到其它设备中。应用：雷达天线、军工系统装置、高清网络视频监控系统、卫星通讯系统、医疗工程设备、空中交通控制、导弹防御系统。
6、 光纤滑环 特点：传输损耗小、传输带宽高、数据容量大、传输距离超长、通信完全不受电磁干扰的影响、信息安全无泄漏;应用：光纤滑环主要使用于光纤通信系统。
7、 大电流滑环 特点：使用弹性材料和石墨合金的结合，有很好的弹性，单刷通过的电流大，触头式刷丝适合与平滑式环道匹配，在旋转运动中容易产生磨损粉尘，需要定期清理和保养，成本低，石墨合金碳刷不太适合传输数据类信号。应用：风力发电、船舶、大型工程机械设备、雷达监测设备。
滑环的固定方式有哪几种？
常见固定方式有2种，法兰式滑环靠法兰安装固定;非法兰式靠止转键止转和固定外壳，一般过孔式滑环用止转键止转固定。
以上这些是默孚龙小编给大家介绍的滑环技术的定义以及滑环的分类和特点有哪些的相关内容，想要了知道更多相关的信息，可以继续关注我们的网站。
