在本指南中，您将学习旋转接头的基础知识，旋转接头术语的终极词汇表，旋转接头的未对准，实现最佳的旋转接头和结合性能以及碳导与滚动轴承的关系。
MOFLON生产适用于国防，航空航天和商业领域的标准管线旋转接头。我们设计的产品具有防尘密封和内部压力密封，使用寿命长。
MOFLON旋转接头可在较宽的温度和压力范围内发挥作用，并具有很高的旋转稳定性和峰值功率处理能力。我们经验丰富的设计师可以定制并满足您的任何定制设计要求。
什么是旋转接头？
旋转接头的主要组成部分是什么？

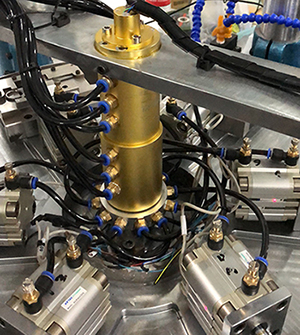

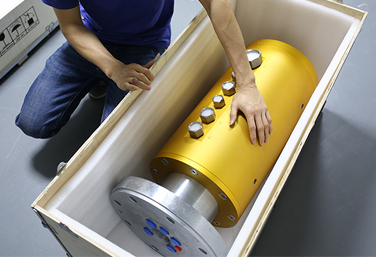

旋转接头也可以称为旋转接头或旋转接头。它是一种提供接口的设备，该接口允许流体介质（空气，蒸汽或液体）在旋转组件和静态组件之间传递。
旋转接头的基本部件是主体或外壳，轴，导向装置和密封件。
车身/外壳
该零件可容纳流体介质，在某些情况下可方便软管连接。此外，它还用作扭矩限制器。
轴/喷嘴/转子
轴将旋转接头链接到其他设备。共有三种类型的轴连接选择：锥形，直形和法兰螺纹。
导套/轴承套
该部分传递旋转力以使旋转接头对准。
密封
这是转环的第一部分。来自旋转轴的内部流体压力和摩擦力会导致密封件磨损�；鞯乃俣�，温度和流体等应用方面决定了密封的寿命。
组装板
该组件插入旋转接头头和外壳之间，以在拆卸头时�；つ诓孔榧�。
掌握以下术语，丰富您的旋转接头专业知识。
防旋转杆：这些是坚固，光滑的杆，从旋转接头的主体或头部上的特殊支架或凸耳孔延伸到固定的外表面。
平衡密封旋转接头。通常与水和冷却液等流体物质一起使用，但也可以与蒸汽和其他气体一起使用。平衡的密封技术取决于外部弹簧压力，以在旋转的活接头内实现可靠的密封。
碳密封圈过早失效的原因是旋转接头未对准。当转环在运行过程中振动时，就会出现碳密封件未对准的情况。在旋转振动期间，碳密封环会紧贴车身的内径张紧，并且可能会出现不经常的磨损。
旋转接头应安装有挠性金属软管。密封圈磨损时，未补偿的旋转接头会从轴颈端移开。软管将允许该运动。软管必须具有适当的长度以实现柔韧性。
所有连接的螺栓应在每个部分上拧紧，以免接头错位。螺栓应逐渐以180°彼此拧紧。
正确安装旋转接头后，主要磨损部件是密封环。达到最大密封圈磨损后，应更换密封圈。如果不更换，金属表面可能会摩擦在一起，并对旋转接头造成无法修复的损坏。
机器速度，压力和温度对于机械密封的磨损特性至关重要。施加到密封环上的实际压缩负载（使其成为正密封）直接与工作压力相关。
随着压力增加，密封件上的负载也增加。随着机械速度的增加，这种负载增加了摩擦表面的摩擦功率消耗并产生了更高的温度。通常，密封件的磨损率会随着工作速度和压力的增加而增加。
考虑到所有密封失效的成本后，选择正确的密封材料是必不可少的因素。MOFLON一直在研究和测试新的密封材料，以为其旋转接头和接头提供更长的使用寿命和可靠性。
碳导与滚动轴承
选择滚动轴承或支撑旋转接头的碳导板时，需要考虑几个因素。
碳导向支撑的旋转接头最适合低速和高温应用。碳的热膨胀系数低。因此它可以承受明显的温差。
旋转接头的接头的温度与流体的温度大致相同，并且会很快加热，从而使其膨胀。旋转接头的主体加热得更慢，并且由于暴露在大气中而通�；岣�。
仅在导轨ID上需要额外的间隙以处理热膨胀。在轴承支撑的旋转接头中，内圈和外径座圈紧紧配合，并且热膨胀需要由轴承的内部游隙吸收。这使安装和轴承选择温度相关。
碳导板在较大尺寸方面也具有一些优势。碳易于订购，而大型滚子轴承可能更具挑战性，有时需要六个月以上的交货时间。
碳导环不需要润滑，只有在密封环磨损并需要更换时，才需要在正常条件下维修。
滚子轴承支撑的关节通常用于较高速度的应用中，并且当跳动至关重要时。高速运转的旋转接头使用平衡的端面密封，需要精确对准密封面。
滚动轴承也用于要求低驱动扭矩的应用中。某些轴承应用需要遵循润滑维护时间表，以实现最佳预期寿命。
