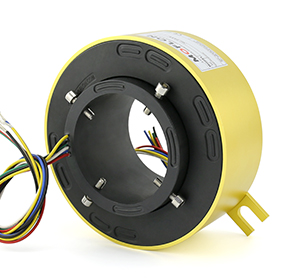

过孔式导电滑环是目前工业滑环里面性价比最高，最畅销的一个系列产品，主要应用于360度连续旋转且需要保证电源，信号不能中断的场合：如各种雷达，安防设备，娱乐设备，各种机器人、机械手，各种浮空器，各种风力发电设备吹瓶机，灯检机，各种转台，游乐游艺设备，虚拟3D，VR设备， 车载卫星天线，船载卫星电线，电缆卷筒，擦窗机设备，旋转餐桌，旋转舞台，旋转屏幕，旋转餐厅，电动工程机械，最新的VR模拟仿真设备等。；

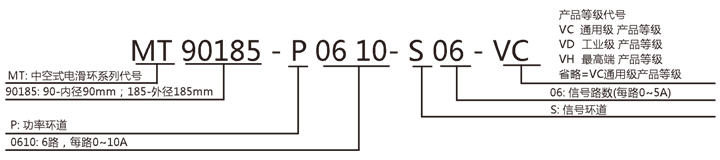

| 滑环等级选型表 | |||
| 产品等级代号 | 最高转速 | 工作寿命 | 接触材料 |
| VC（通用级） | 150RPM | 1000万转 | 贵金属 |
| VD（工业级） | 400RPM | 3000万转 | 镀金-镀金 |
| VH（高端级） | 800RPM | 8000万转 | 金合金 |
| 技术规格参数 | ||||
| 机械技术指标 | 电气技术指标 | |||
| 参数 | 数值 | 参数 | 数值 | |
| 工作寿命 | 参考产品选型等级 | 功率 | 信号 | |
| 额定转速 | 参考产品选型等级 | 额定电压 | 0~690VAC/VDC | 0~440VAC/VDC |
| 工作温度 | -30℃~80℃ | 绝缘电阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作湿度 | 0~85% RH | 导线规格 | AWG16#镀锡铁氟龙 | AWG22#镀锡铁氟龙 |
| 接触材料 | 参考产品等级选型表 | 导线长度 | 标准长度300mm（可据要求调整） | |
| 壳体材料 | 铝合金 | 绝缘强度 | 1000VAC@50Hz，60s | |
| 转动扭矩 | 0.1N.m；+0.03N.m/6路 | 动态电阻变化值 | <0.01Ω | |
| 防护等级 | IP51 | |||

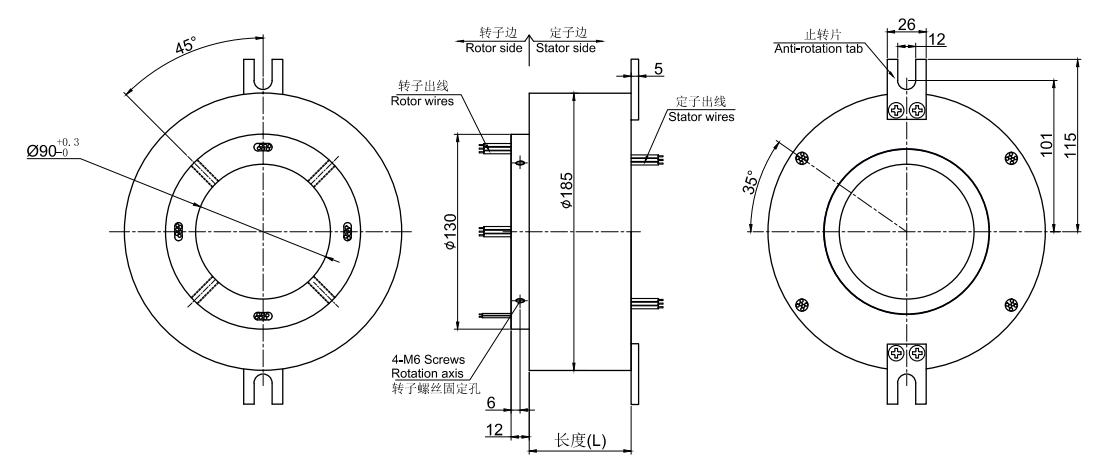

注：10A和 信号(5A)可以任意组合，详细请咨询客服�？稍诒曜疾飞辖蟹潜甓ㄖ疲胱裳头�。 标准图纸
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
