MD119系列 转子和定子均带航空插头的滑环
MD119系列 转子和定子均带航空插头的滑环
  • · MD 系列是转子和定子均带航空插头的滑环， 方便装卸，更换和安装，省去了焊线的麻烦，提高稳定性和可靠性。
  • · 转子和定子均带航空插头
  • · 易维护，易更换
  • · IP51，IP65，IP68可选
  • · 采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠
  • · 常用于应用于高端的应用场合

典型应用：

工业机器加工中心、旋转工作台、重型设备塔台、电缆卷盘、包装设备、磁性离合器、工艺控制设备、旋转传感器、紧急照明设备、机器人、展览/显示设备、医疗设备、旋转门等；

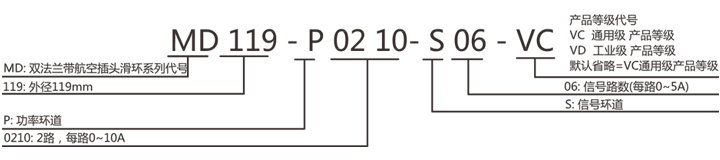

型号订购说明：

产品等级表
产品等级代号最高转速工作寿命接触材料
VC（通用级）250RPM1500万转贵金属
VD（工业级）1000RPM8000万转镀金-镀金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~440VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格航空插头航空插头
接触材料参考产品选型等级导线长度标准长度300mm（可据要求调整）
壳体材料铝合金绝缘强度500VAC@50Hz，60s
转动扭矩0.1N.m；+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51


MD119系列过孔滑环选型表
型号10A信号或5A长度 L(mm)型号10A信号或5A长度 L(mm)
MD119-S020236MD119-S36036165.2
MD119-P0210 2 036MD119-P0610-S30 6 30165.2
MD119-S030 339.8MD119-P1210-S24 12 24165.2
MD119-P0310 3039.8MD119-P3610 36 0165.2
MD119-S060 651.2MD119-S420 42188
MD119-P0210-S04 2 451.2MD119-P0610-S36 636188
MD119-P0410-S02 4251.2MD119-P1210-S30 12 30188
MD119-P0610 6051.2MD119-S480 48210.8
MD119-S120 1274MD119-P0610-S42 6 42210.8
MD119-P0210-S10 2 1074MD119-P0910-S39 9 39210.8
MD119-P0310-S09 3 974MD119-P1210-S36 1236210.8
MD119-P0610-S06 6 674MD119-P1810-S30 18 30210.8
MD119-P0810-S04 8 474MD119-P2410-S24 24 24210.8
MD119-P1010-S02 10 274MD119-S600 60256.4
MD119-P1210 12074MD119-P0610-S54 6 54256.4
MD119-S180 1896.8MD119-P0910-S51 9 51256.4
MD119-P0210-S16 2 1696.8MD119-P1210-S48 12 48256.4
MD119-P0410-S14 4 1496.8MD119-S720 72312
MD119-P0610-S12 6 1296.8MD119-P0610-S66 6 66312
MD119-P0810-S10 8 1096.8MD119-P1210-S60 12 60312
MD119-P1010-S08 10 896.8MD119-P2410-S48 24 48312
MD119-P1210-S06 12 696.8MD119-P3610-S36 36 36312
MD119-P1410-S04 14 496.8MD119-S840 84367.6
MD119-P1610-S02 16296.8MD119-P1210-S72 12 72367.6
MD119-S240 24119.6MD119-P2410-S60 24 60367.6
MD119-P0410-S20 4 20119.6MD119-P3610-S48 36 48367.6
MD119-P0610-S18 6 18119.6MD119-S960 96413.2
MD119-P1210-S12 12 12119.6MD119-P1210-S84 12 84413.2
MD119-P1810-S06 18 6119.6MD119-P2410-S72 24 72413.2
MD119-P2410 24 0119.6MD119-P3610-S60 36 60413.2
MD119-S300 30142.4MD119-P4210-S54 42 54413.2
MD119-P0610-S24 6 24142.4MD119-S1080 108458.8
MD119-P1210-S18 12 18142.4MD119-P1210-S96 12 96458.8
MD119-P1810-S12 18 12142.4MD119-P2410-S84 24 84458.8
MD119-P2410-S06 24 6142.4MD119-P3610-S72 36 72458.8
MD119-P3010 300142.4MD119-P4810-S60 48 60458.8

注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。
10A 和 信号(5A) 可以任意组合，详细请咨询客服。可在标准产品上进行非标定制，请咨询客服。

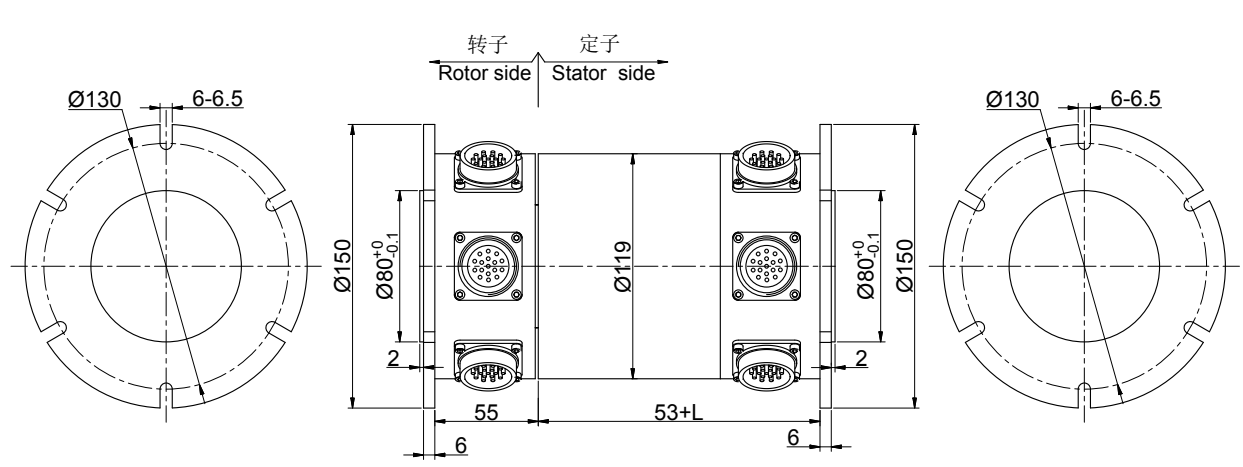

标准图纸
