MW5045系列 单路大功率滑环集电环
MW5045系列 单路大功率滑环集电环
  • · MW5045是单路大功率滑环集电环
  • · 额定电流从100A 250A 500A到1000A以上。
  • · 优点体积小，重量轻，载流大。
  • · 适用于只需要1路大电流的应用场合，比如焊接，电镀行业等
  • · 力矩小，运转稳定，寿命长,电阻波动小,接触电阻小,保证稳定的传输性能。

典型应用：

小型风力发电机、电镀行业设备、加热滚动等需要大功率，大电流的应用设备，另外还有其他工业控制领域也大量用到，如减震器大电流滑环，污水处理设备滑环，高强度石油测井仪器导电滑环，机器人焊接设备滑环，大电流导电滑环，清仓机用粉尘防爆滑环，高温电滑环，加热转轴滑环 yo烘干机，炒料机，加热搅拌机械滑环等等；

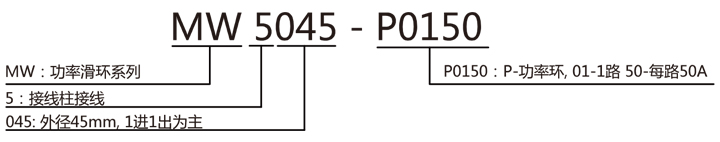

型号订购说明：


技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命2000万转功率
额定转速250RPM额定电压0~690VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC
工作湿度0~85% RH导线规格接线柱
接触材料贵金属导线长度标准长度300mm（可据要求调整）
壳体材料铝合金绝缘强度500VAC@50Hz，60s
转动扭矩0.1N·m；+0.03N·m/1路动态电阻变化值<0.01Ω
防护等级IP51



MW5045单路大功率滑环集电环系列选型表
型号50A100A150A200A250A500A1000A
MW5045-P01501000000
MW5045-P011000100000
MW5045-P011500010000
MW5045-P012000001000
MW5045-P012500000100
MW5045-P015000000010
MW5045-P0110000000001

注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。
可根据客户要求，可增加信号环道，热电偶信号环道，耐高温等级可选，请咨询客服。

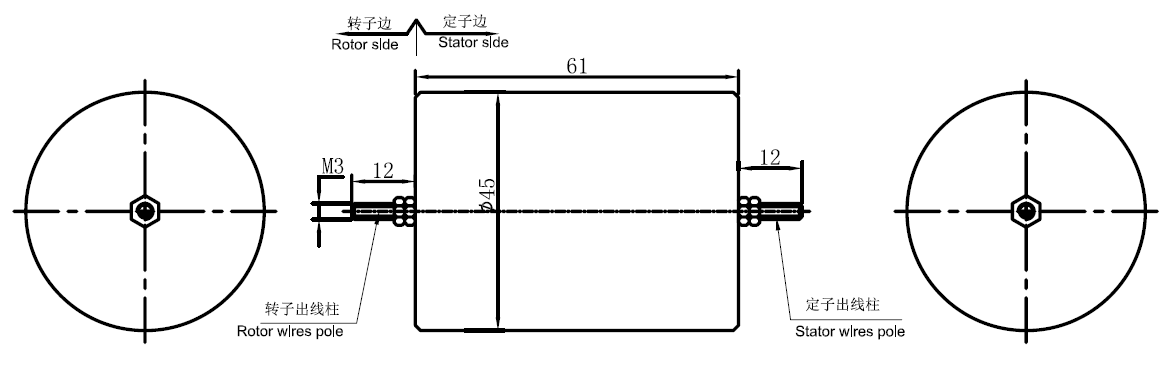

MW5045-P0150 尺寸图

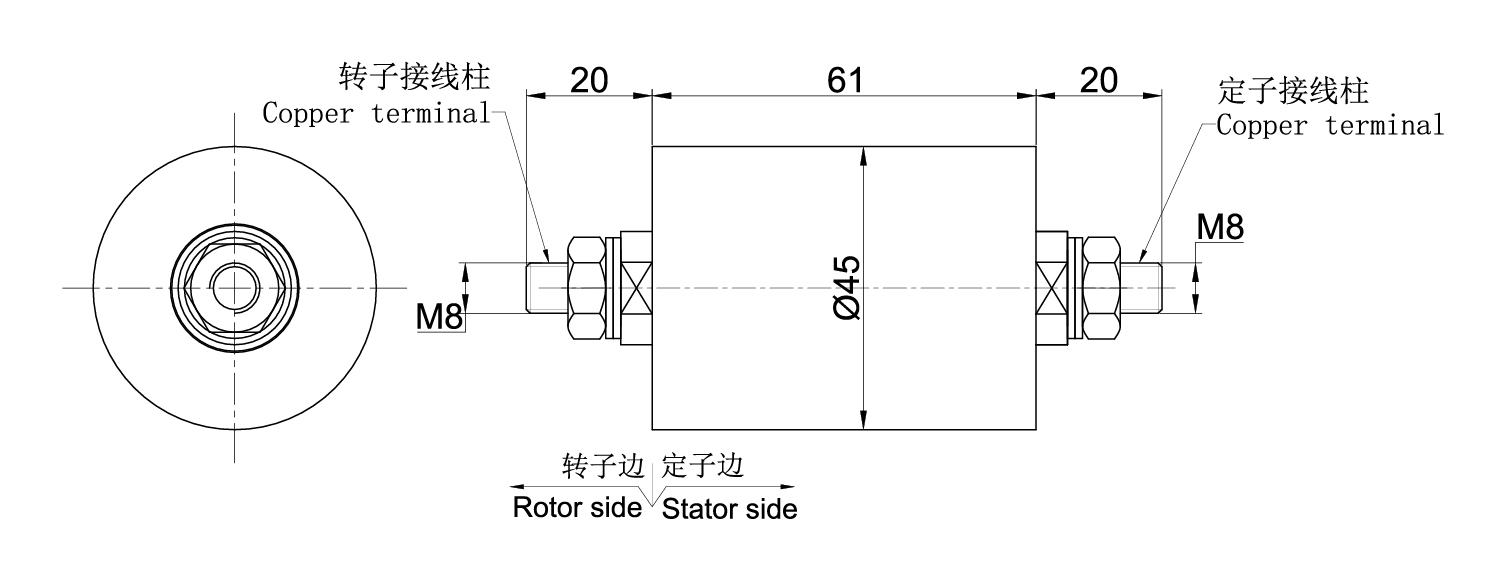

MW5045-P01100 尺寸图


MW5045-P01150 尺寸图

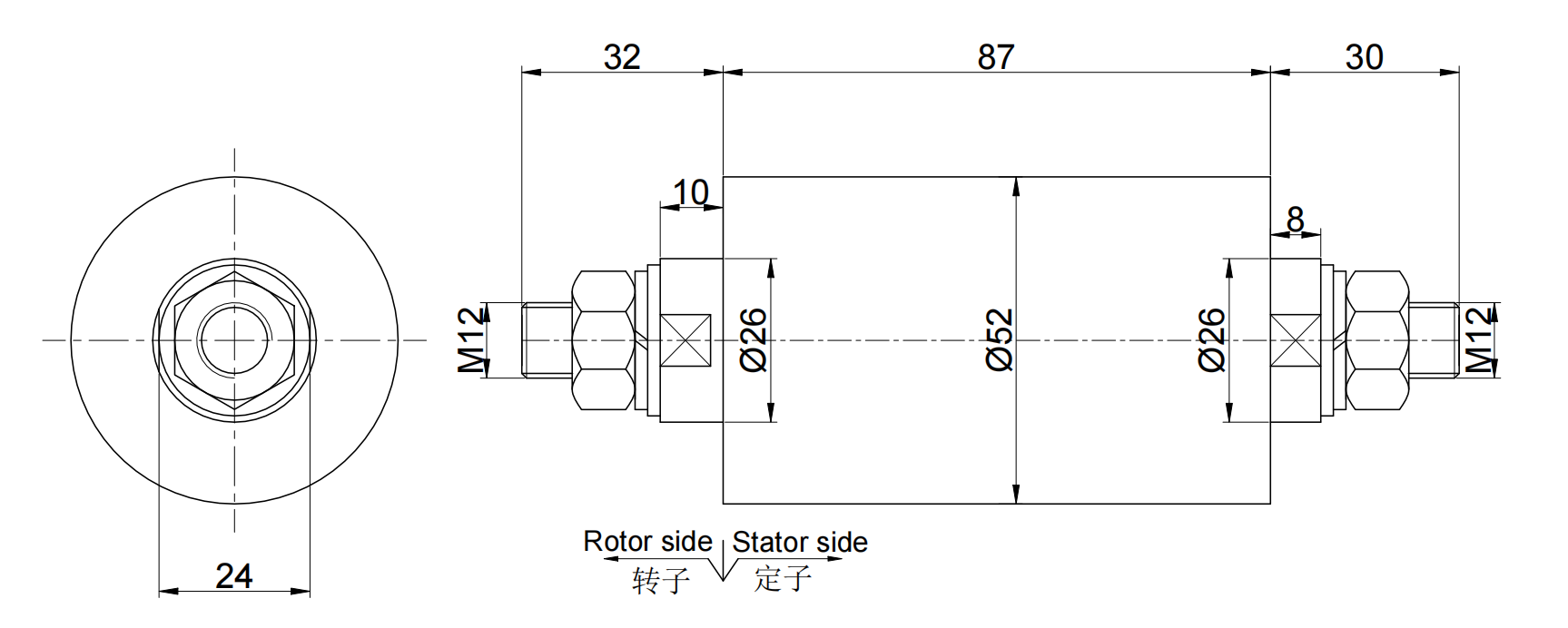

MW5045-P01200 尺寸图

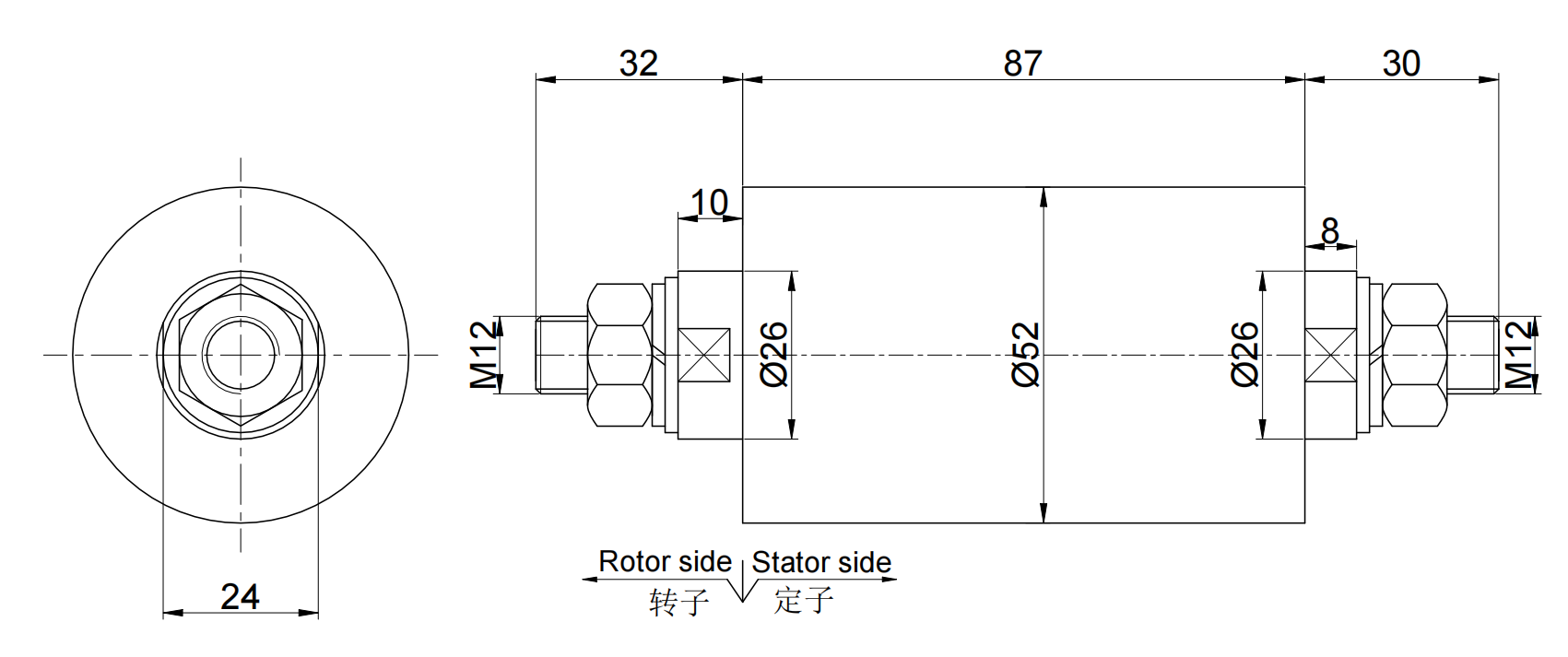

MW5045-P01250 尺寸图

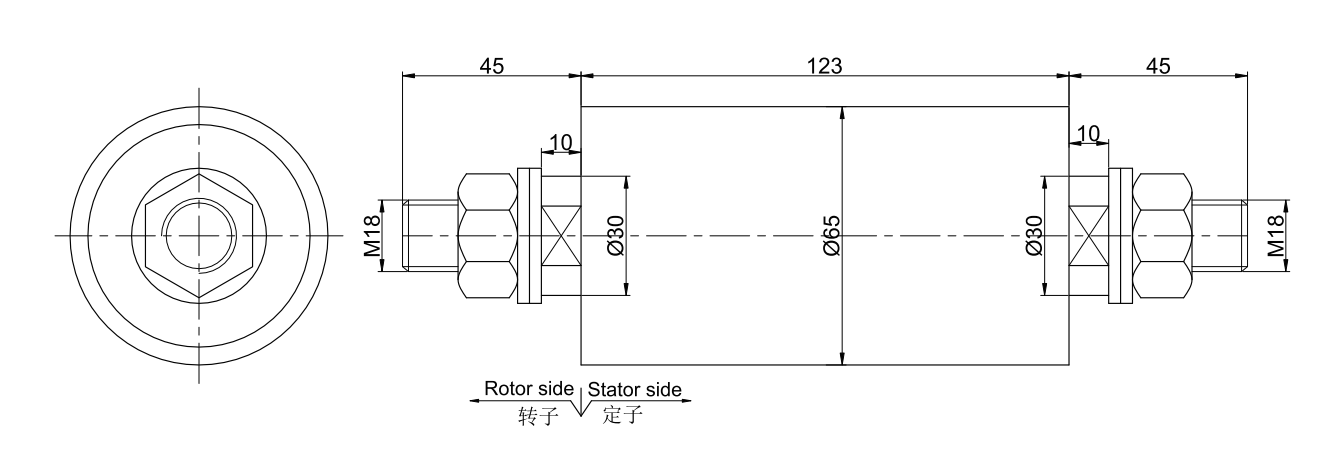

MW5045-P01500 尺寸图
