MW2025系列 大电流导电环,热电偶滑环

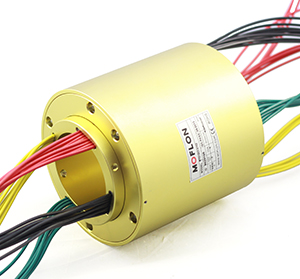

MW2025系列 大电流导电环(热电偶滑环)
  • · MW2025系列是内孔25.4mm的中空大电流导电环，中空可用轴安装或者过气液导管。
  • · 额定电流从20A 30A 50A到100A以上。
  • · 旋转精度高，性能更稳定，寿命更长。
  • · 其采用接触材料采用贵金属加超硬镀金处理
  • · 力矩小，运转稳定，寿命长,电阻波动小,接触电阻小,保证稳定的传输性能。
  • · 可定制各类热电偶滑环，加热器滑环，加热滚筒滑环等

典型应用：

MW系列滑环多应用于小型风力发电机、电镀行业设备、加热滚动等需要大功率，大电流的应用设备。MW2025系列 大电流导电环(热电偶滑环)是专为加热器，加热滚筒等设备设计的专用滑环。

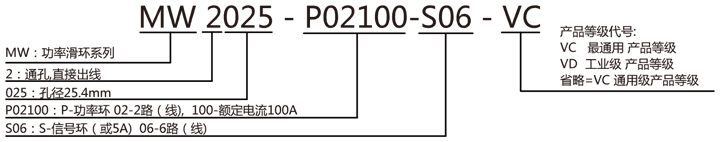

型号订购说明：

产品等级表
产品等级代号最高转速工作寿命接触材料
VC（通用级）100RPM1000万转贵金属
VD（工业级）200RPM3000万转金-金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率
额定转速参考产品选型等级额定电压0~690VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG8#=50A， 或AWG8并线
接触材料参考产品选型等级导线长度标准长度300mm（可据要求调整）
壳体材料铝合金绝缘强度500VAC@50Hz，60s
转动扭矩0.1N·m；+0.03N·m/1路动态电阻变化值<0.01Ω
防护等级IP51



MW2025 滑环（出线AWG#8）系列选型表
型号50A100A150A长度L（mm）型号50A100A150A长度L（mm）
MW2025-P015010050MW2025-P0310003090
MW2025-P0110001050MW2025-P03150003121
MW2025-P0115000161MW2025-P0450400110
MW2025-P025020070MW2025-P04100040110
MW2025-P0210002070MW2025-P04150004110
MW2025-P0215000291MW2025-P0550500130
MW2025-P035030090MW2025-P05100050130

注：N个50A 电流环并起来可作为1路N*50A电流环使用；比如: 2环50A 并起来做作为 1路100A 使用。
可根据客户要求，可增加信号环道，热电偶信号环道，耐高温等级可选，请咨询客服。

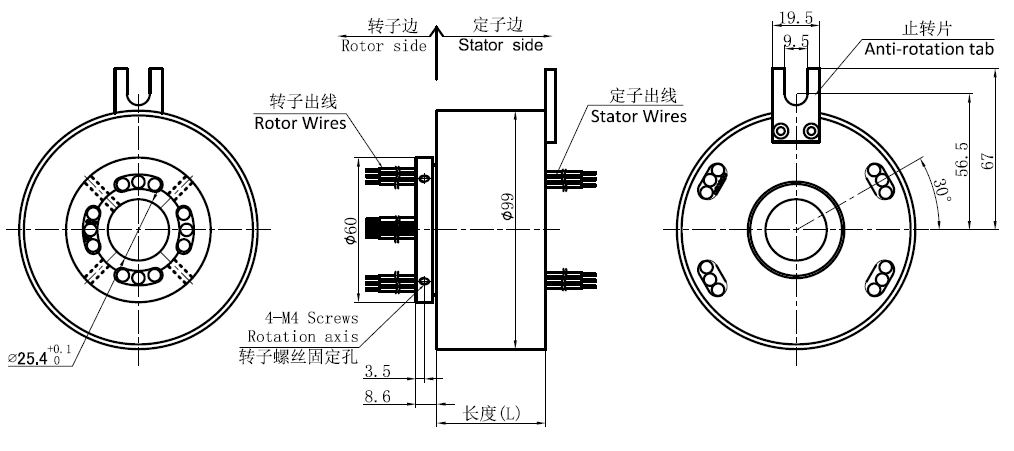

标准图纸
