在了解了大功率滑环和一些其他光纤滑环之后，今天默孚龙的专家们终于要给大家来讲讲关于多通道光纤滑环的设计原理了。感兴趣的朋友们快来围观，共同学习与讨论吧。

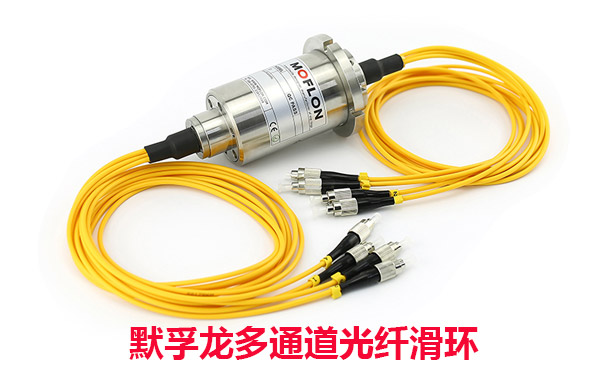

多通道光纤滑环的设计原理
多通道光纤滑环的设计，与单通道光纤滑环的设计在结构和原理方面有着很大的区别，多通道光纤滑环主要讲的是两个通道与两个通道的以上的光纤滑环，他主要是传输两路和4路的光纤接头，在设计上要注意的是，由于光纤的直径范围非常小，尤其单模光纤的只有9个纳米。所以在设计的时候保持精度以及准心度，对产品的加工以及结构有着非常挑战性的困难。在一般情况下多通道光纤滑环都只能做成多模光行传输的通道，单通道光纤滑环可以有单模和多模之分。
而多通道光纤滑环 只能做成多模，那如何保证多通道光纤滑环的插入损耗以及数据传输速率。两根或两根以上的光纤在传输的时候要做到360度旋转，而光纤没有损耗，那必然要加入透镜进行光路转换及重新核准，放大，定位，存入光纤的一系列步骤。结构的设计不是太难，难的是加工精度及加工温度对材质的影响，因此我们必须有一套核准机制及核准设备来对光路进行细致的调整，核准，以达到插入损耗最小。数据传输数率最佳的一种结构，多通道光纤的应用非常广泛，但是由于设计的复杂的性及加工的困难性，造成价格非常昂贵，很多行业和领域由于预算的原故。不能使用多通道光纤滑环。
MFO系列光纤滑环
默孚龙系列光纤滑环又叫光纤旋转连接器、光电滑环、光电汇流环。采用光纤作为数据传输媒体，可用于高清视频传输系统、微波通讯、医疗器械、传感器信号测量、雷达和视频监控系统等任意需要360度旋转导电并传输光纤信号的装置。为解决旋转连接的系统部件之间数据传输，提供了最佳的技术解决方案。特别适合应用在需要无限制的，连续或断续旋转，同时又需要从固定位置到旋转位置传送大容量数据、信号的场所，能改善机械性能，简化系统操作，避免因活动关节的旋转对出光纤的损害�？梢杂氪车牡缱踊懔骰放浜鲜褂茫鞒晒獾缁旌匣懔骰�，传送功率和高速数据。
产品特点
可传输单路或多路光纤信号 ，多路旋转;
光纤接头可选 FC、SC、ST、SMA或LC (PC an d APC)等
可混合传输动力电源,控制信号 ,仪表及计算机自动控制所需的微电量信号 ;

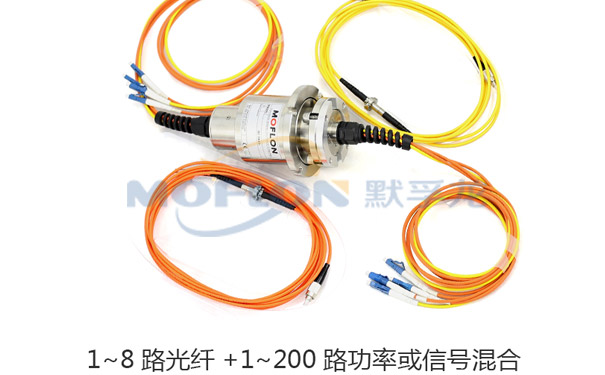

可与传统的电滑环配合使用，作成光电混合汇流环，传送功率和高速数据;
无接触,无摩擦，寿命长，可达1亿转(单芯2-3亿转以上);
安全可靠，无泄密，无电磁干扰，可以远距离传输;
以上就是专家为我们分析的关于多通道光纤滑环的设计原理啦。不知道和大家之前了解到的有些什么不同吗?关注我们可以了解到更多相关的内容，下期再见。
