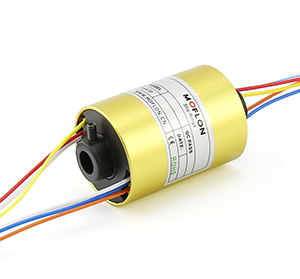

MT0522系列 标准整体式精密导电滑环

MT0522系列 标准整体式精密导电滑环

  • · 外径22mm， 通孔直径为5mm的标准系列整体式精密导电滑环。
  • · 采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠。
  • · 标准化产品，有库存
  • · 镀金环+合金刷（镀金）
  • · 支持信号，功率混合传输
  • · 可基于标准型号定制电路数和电流电压

典型应用：

MT0522系列是一款小孔径小电流整体式精密导电滑环，主要应用于360度连续旋转且需要保证电源，信号不能中断的场合：多用于VR模拟仿真设备、扫地机器人、舞台灯、旋转LED户外照明灯（壁灯）、智能家居安防机器人、智能机器人、车载记录仪、激光雷达、微型陀螺稳定光电转塔等任意需要360°旋转导电或传输各种控制信号的装置。

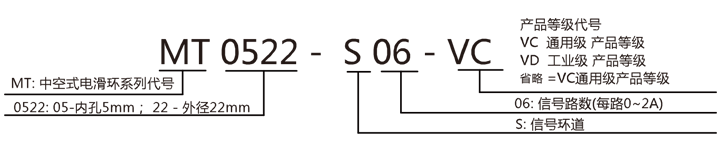

型号订购说明：


滑环等级选型表
产品等级代号最高转速工作寿命接触材料
VC（通用级）250RPM2000万转贵金属
VD（工业级）600RPM6000万转金-金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~240VAC/VDC0~240VAC/VDC
工作温度-30℃~80℃绝缘电阻≥500MΩ/500VDC≥500MΩ/500VDC
工作湿度0~85% RH导线规格AWG28#镀银铁氟龙AWG28#镀银铁氟龙
接触材料参考产品等级选型表导线长度标准长度300mm（可据要求调整）
壳体材料工程塑胶绝缘强度500VAC@50Hz，60s
转动扭矩0.05N.m；+0.02N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MT0522系列过孔式滑环选型表
型号信号或2A长度 L（mm)
MT0522-S02219
MT0522-S04419
MT0522-S06619
MT0522-S08830
MT0522-S101030
MT0522-S121230
MT0522-S151530

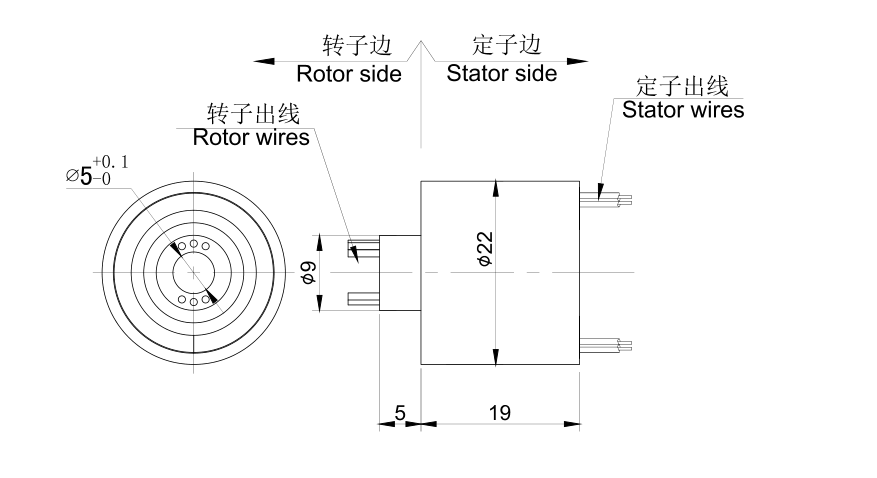

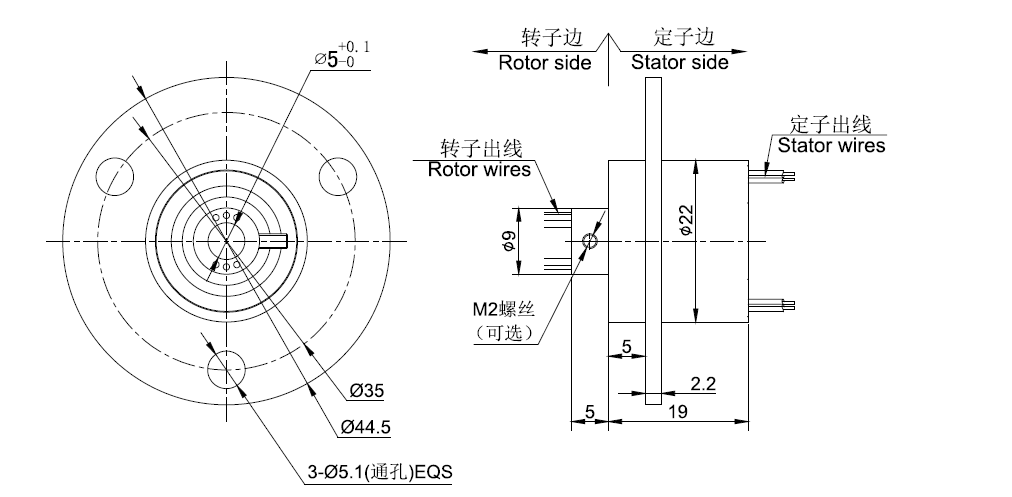

标准图纸

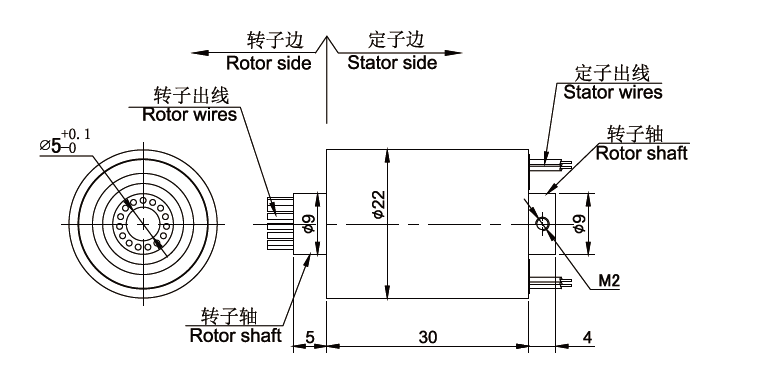

MT0522-s15 15路 图纸
