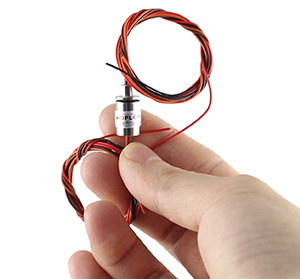

超微型导电滑环也叫微型滑环，小型导电滑环通常指外径小于15.5毫米的滑环。为什么滑环的直径要这么��？因为在很多应用场景中，比如：消费电子、无人机、相机稳定器、模型飞机、小型飞机、微型机器人、微型闭路电视、小型高速球、微型PTZ、小型测量仪器和仪表等。设备本身很小，安装滑环的空间也很小，因此有必要将滑环设计得很小，以满足安装需要。
现有叠片导电滑环片之间的轴向绝缘是通过绝缘片实现的，导电环和滑环轴之间的径向绝缘和径向定位是通过在导电环和滑环轴之间增加一层精加工的绝缘套实现的。缺点是薄壁绝缘套难以加工，绝缘套增加了滑环的径向尺寸，同时薄壁绝缘套只能在滑环轴上开一个槽，降低了轴的刚度。
如今，导电滑环的制造商已经能够克服现有技术的缺点，提供一种能够显著减小滑环径向尺寸的导电滑环。另外，由于可以在轴的不同位置设置走线槽，提高了滑环轴的刚性。这是一个径向绝缘层压导电滑环�；分岬耐獗砻嫖氤善�，涂层厚度为0.15 ~ 0.3毫米。导电环和绝缘片交替排列安装在滑环轴上。安装在电刷架上的电刷与导电环紧密接触，导电环由U形刷线组成。电刷架安装在轴套上。滚动轴承支撑在滑环轴和轴套之间。当滑环轴相对于轴套旋转时，它穿过导电环和电刷的引出线。
其中，滑环轴表面在安装导电环和绝缘片的部位喷涂聚合物绝缘材料，然后在200℃～350℃下固化，喷涂聚合物绝缘材料和高温固化交替进行2 ~ 5次，然后进行打磨或车削，以保证滑环轴和导电环片之间的绝缘。
默孚龙微型滑环体积小、扭矩低、损耗低、电噪声低，保证了传感信号、热电偶等微弱信号的高质量传输。金和贵金属作为接触材料，采用V型槽设计。军用质量和防护等级可由客户选择。
