旋转供电的元件——导电滑环

发布日期：2020-10-17

　　旋转设备可以由导电滑环供电，也称为集电环和旋转接头，主要由导电环和电刷组成，可以在旋转的同时传递功率或信号。在整个电气设计过程中，需要将导线连接到一些旋转部件上，完成360度的无限制旋转。但在整个过程中，难免会有电线缠绕。为了保证电流和信号的传输，将使用导电滑环。

导电滑环

　　事实上，滑环电源在我们的日常应用中已经非常普遍，比如自动旋转过程中使用的一些智能设备、摄像头监控、航空飞机等。更多的是用在工业自动化生产机器上，设备需要自动化，不可避免的要用到滑环；还有风力发电设备。近年来，我国电力建设规模逐渐扩大，风力发电需要特殊的滑环来解决输电问题；还有旋转木马、摩天轮等常见设备。

　　对于导电滑环，通过标准化的滑板产品规格、使用寿命、�；さ�，整体形状更小，结构更紧凑。特别是在运行过程中，可以稳定旋转导电，降低噪音，减少摩擦，导电滑环已经成为更多企业选择旋转电源的重要部件。

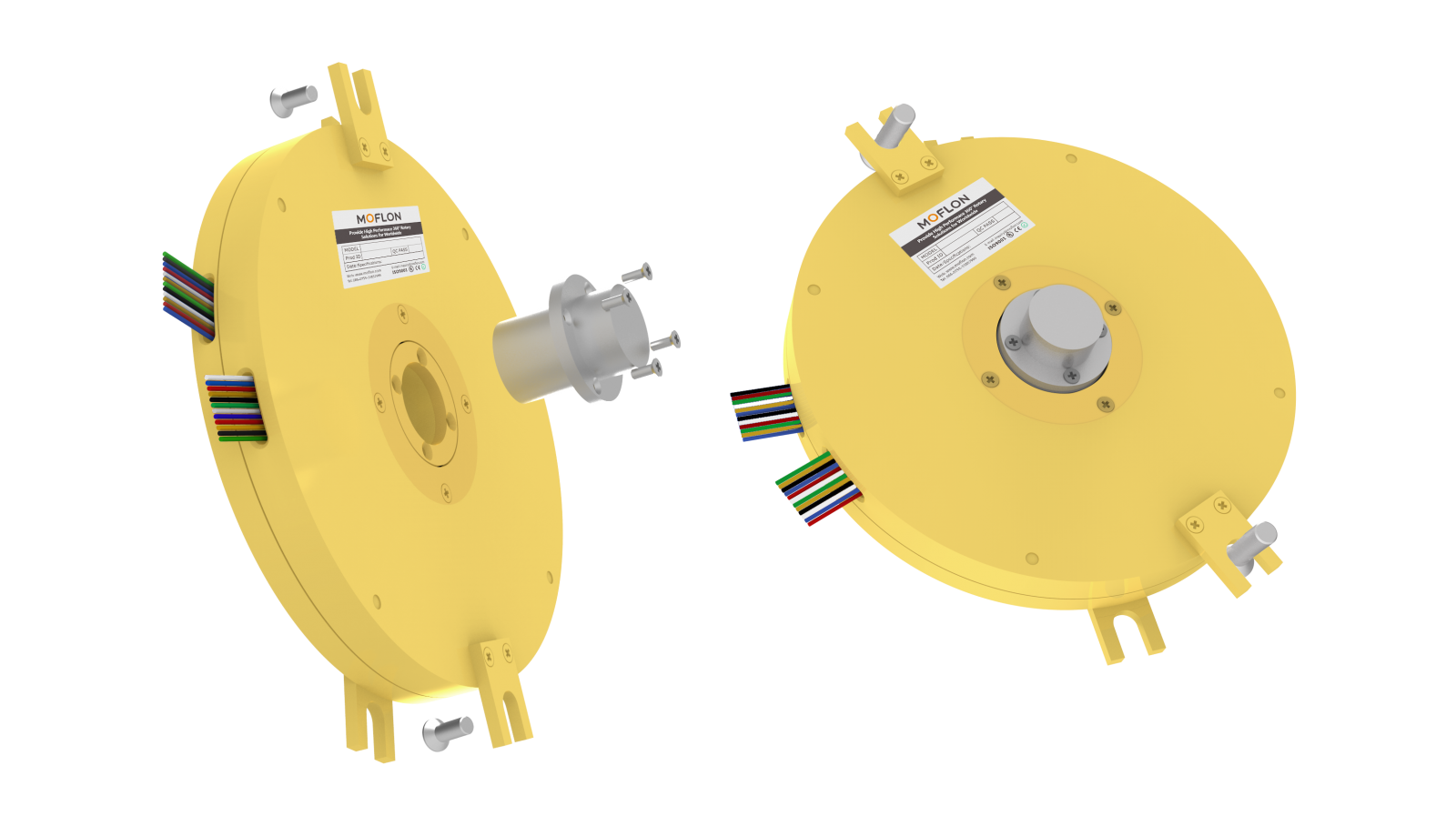

盘式滑环

　　从结构上看，导电滑环主要有法兰型、空心轴型、圆盘型、圆柱型和分体式，其中法兰型滑环可制成分体式或圆柱型，空心轴型滑环(也称为通孔滑环)可根据客户要求的安装空间制成圆盘型和圆柱型或分体式。然而，大多数用户使用圆柱形空心轴滑环。除非旋转门、电缆线轴等特殊工作环境对滑环高度有严格要求，否则将采用盘式导电滑环。盘式滑环也可以称为径向滑环，它们的环是径向分散的，所以外径一般与通道数和电流成正比，但高度很短。

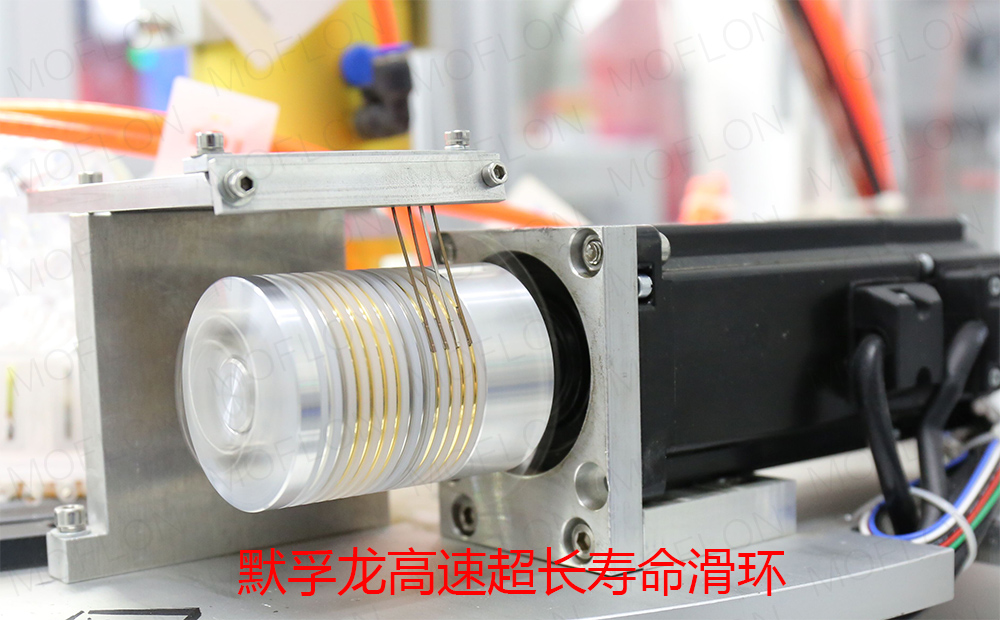

高速滑环

　　从传输介质的角度，我们可以简单地把滑环分为电滑环、信号滑环、气体滑环、液体滑环以及气、液、电的组合滑环。电滑环按电流可分为弱电滑环和大电流滑环；气液电结合滑环可以是气电结合，也可以是气液结合，也可以是液电结合，也可以是三者结合，根据客户的需求而变化；根据信号不同，信号滑环可分为普通开关控制信号、工业以太网信号、USB2.0或3.0信号、伺服编码器信号、热电偶信号、热电阻信号、光纤信号等；此外，根据传输介质，还有一个水银滑环，以液态水银为导电介质，集固定端和旋转端于一体，无摩擦接触传输电流。但是水银滑环有一个很大的缺点，就是水银不环保，容易挥发，使用寿命很短。根据应用范围，导电滑环主要包括工业滑环、医疗滑环、风电滑环、军用滑环等。工业滑环一般用于各行各业工厂的所有机械设备，包括电缆盘、包装机械、机械臂、矿山机械、工业自动化设备等。医疗滑环主要用于医疗行业的手术灯、无影手、CT机等机械设备；风电滑环主要用于风力发电，因为它传输的电流非常大，体积也相应较大；军用滑环一般用于航空航天、军用雷达、卫星、保密武器等精密设备。
