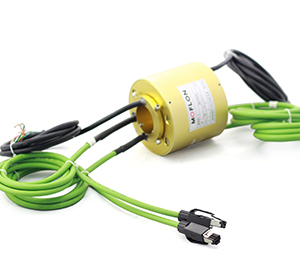

MB500系列 工业总线滑环(高速传输)
MB500系列 工业总线滑环(高速传输)
  • · 工业总线滑环，CANOPEN滑环通孔直径为50mm（1"，适用于<=50mm）的标准系列整体式精密工业总线滑环
  • · 支持的总线类型有：Profibus, CanBUS,CANOPEN, DeviceNET, CC-LINK, ProfiNET, EtherCAT等等
  • · *注意：如需<50mm的内孔，可通过加内衬轴套解决。

典型应用：

MB-工业总线滑环是针对各类总线（包括CC-LINK、EtherCAT、EnterBUS,CanBUS、ProfiBUS、ProfiNET、DeviceNet,RS422、RS485、PLC)等而设计开发的一款工业总线专用滑环，采用特殊工艺的复合镀层工艺，保证接触的长期可靠性，保证不丢包不报警，不延时。主要应用于工业自动化控制中的各类编码器，伺服电机以及各类控制器之间的总线通讯，如锂电池设备，各类高端智能化设备，各类激光类设备等；

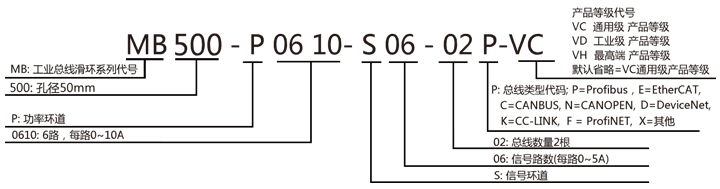

型号订购说明：


产品等级表
产品等级代号最高转速工作寿命接触材料
VC（通用级）200RPM1500万转贵金属
VD（工业级）600RPM8000万转镀金-镀金
VH（高端级）1000RPM1.5亿转金合金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~440VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG16#镀锡铁氟龙AWG22#或者总线电缆
接触材料参考产品选型等级导线长度标准长度300mm（可据要求调整）
壳体材料铝合金绝缘强度500VAC@50Hz，60s
转动扭矩0.1N.m；+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MB500系列工业总线滑环选型表
型号10A信号或5A总线数量总线类型长度 L（mm)
MB500-01P001Profibus总线51.2
MB500-01E001EtherCAT总线51.2
MB500-01C001CANBUS总线51.2
MB500-01N001CANOPEN总线51.2
MB500-01D001DeviceNET总线51.2
MB500-01K001CC-LINK总线51.2
MB500-01F001ProfiNET总线51.2
MB500-P0610-S06-01P661Profibus总线96.8
MB500-P0610-S06-01E661EtherCAT总线96.8
MB500-P0610-S06-01C661CANBUS总线96.8
MB500-P0610-S06-01N661CANOPEN总线96.8
MB500-P0610-S06-01D661DeviceNET总线96.8
MB500-P0610-S06-01K661CC-LINK总线96.8
MB500-P0610-S06-01F661ProfiNET总线96.8

注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。
10A和信号(5A) 可以任意组合，详细请咨询客服。工业总线滑环，CANOPEN滑环可在标准产品上进行非标定制，请咨询客服。

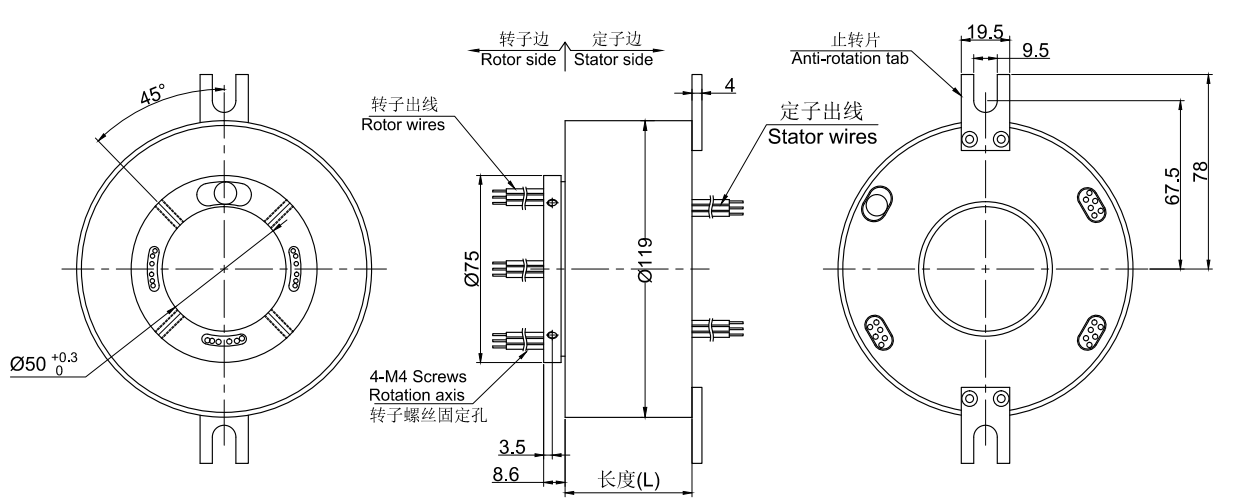

标准图纸
